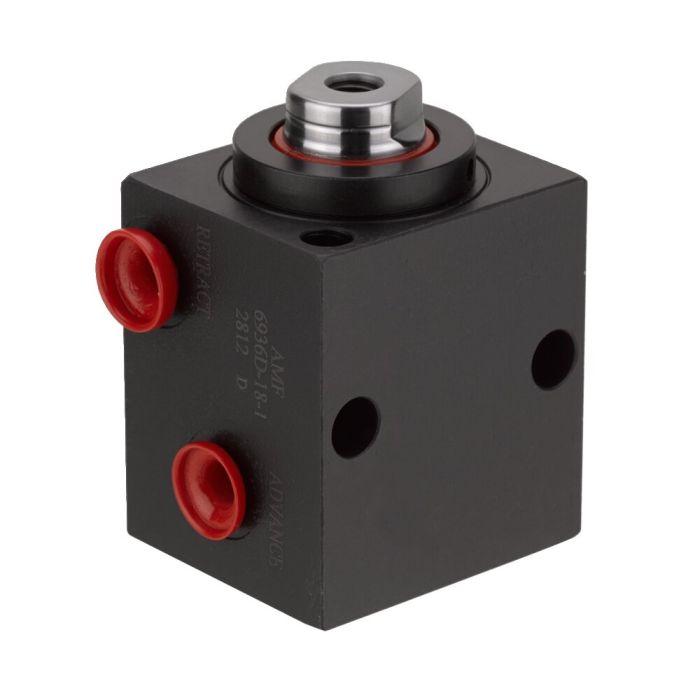

Vérin-bloc
Description:
Corps de vérin en acier traité et bruni. Piston et tige de piston cémentés et rectifiés. Tige de piston avec taraudage. Joint racleur sur la tige de piston.
Utilisation:
Montage universel pour outillages avec trous de fixation. Elément universel pour le serrage, le blocage, le rivetage.
Caractéristiques:
Différentes courses disponibles pour chaque taille. Chaque modèle est équipé de trous de fixation parallèles et perpendiculaires. Tige de piston taraudée, pour permettre la fixation de divers embouts.
Remarque:
Lors de la mise en service, veiller à une purge parfaite. Sous des pressions supérieures à 100 bars les vérins doivent être calés à l'arrière au moyen du trou transversal lors de la fixation. Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.
VH = course avant/poussée, RH = course arrière/traction
| N° de commande | 68197 |
|---|---|
| Force de serrage max. [kN] | 17.8 |
| Pression de service max. [bar] | 350 |
| Type de commande | Double effet |
| Course [mm] | 12.5 |
