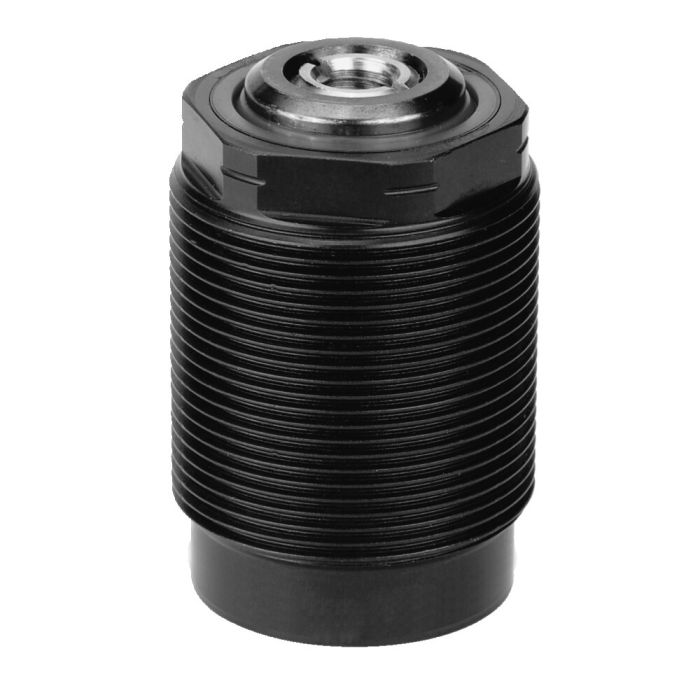

Vérin d'appui, cartouche à visser

Description:
Corps de base en acier traité. Tête d'appui avec taraudage cémentée et rectifiée. Joint racleur de protection contre les salissures et le liquide de refroidissement. Pièces intérieures en acier inoxydable. Alimentation hydraulique par forage.

Utilisation:
Les éléments d'appui sont mis en oeuvre comme portées supplémentaires afin d'éviter la déformation par flexion et la vibration des pièces à usiner.

Caractéristiques:
Grande capacité de charge des éléments avec faible encombrement en hauteur. En position de repos, le piston est rentré. Application du piston avec grande sensibilité d'approche grâce à air comprimé réglable.

Remarque:
Le boulon de charge doit être protégé par une vis de pression ou un bouchon contre la pénétration de copeaux et de projections de liquides de coupe. Lors de la mise en service, veiller à une purge parfaite. En cas de non-observation, la survenance de l'effet Diesel peut détruire l'élément d'appui.

Afin de pouvoir absorber les forces d'usinage, la force d'appui doit correspondre à la force de serrage.
En principe, la force d'appui devrait être au moins deux fois plus élevée que la force de serrage.

* Force d’application avec une pression d’air max. de 1,7 bar.
