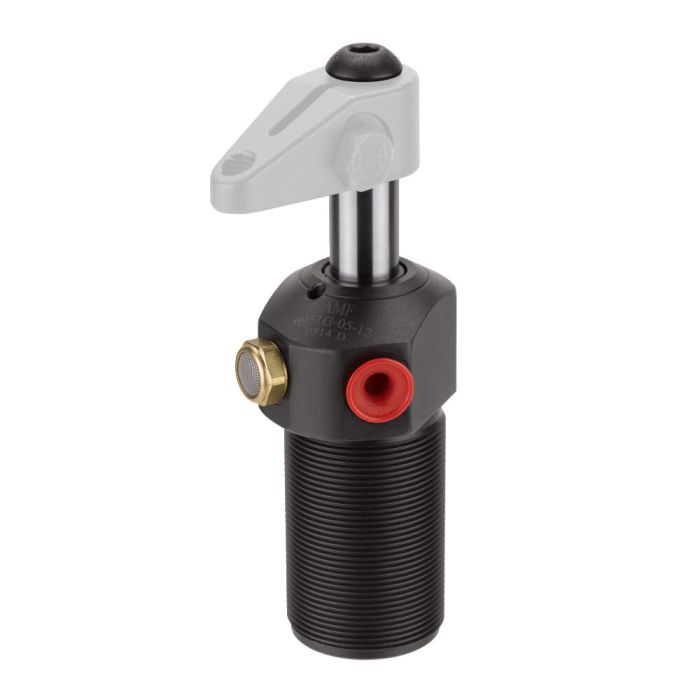

Vérin de serrage pivotant, corps fileté

Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée. Tige de piston avec taraudage et positionnement du bras de serrage. Racleur sur la tige de piston. Ressort de rappel en acier inoxydable. Contenu de la livraison sans bras de serrage. Alimentation en huile par raccord fileté.

Utilisation:
Le vérin de serrage pivotant est monté dans des outillages de bridage où en particulier les pièces doivent être engagées par le haut tout en restant librement accessibles. Avec des brides spéciales (sur demande), il est possible de brider aussi des pièces de formes complexes.

Caractéristiques:
Chaque taille de vérin est disponible en version à simple ou double effet. Le pivotement est assuré par une glissière à billes brevetée.

Remarque:
La course du piston est guidée, il est conseillé de respecter les débits maxi (Q) afin de protéger le mécanisme de guidage. La longueur et le poids du bras de serrage doivent impérativement être respectés. Pour le montage des accessoires sur le piston, ne pas exercer de contrainte sur le piston. Avec les vérins simple effet, il existe le risque de pénétration de liquide de coupe par le reniflard, nous recommandons de le raccorder à un tube dont l'extrémité est située dans une zone protégée. Lors de la mise en service, veiller à une parfaite purge. Pour la fixation, il est également possible d'utiliser des écrous à créneaux appropriés DIN 70852.
Autres angles de pivotement livrables sur demande.

Terminaison de la réf. : -11 = à simple effet, pivotement à droite / -12 = à simple effet, pivotement à gauche

* Indications avec bras de serrage, standard
