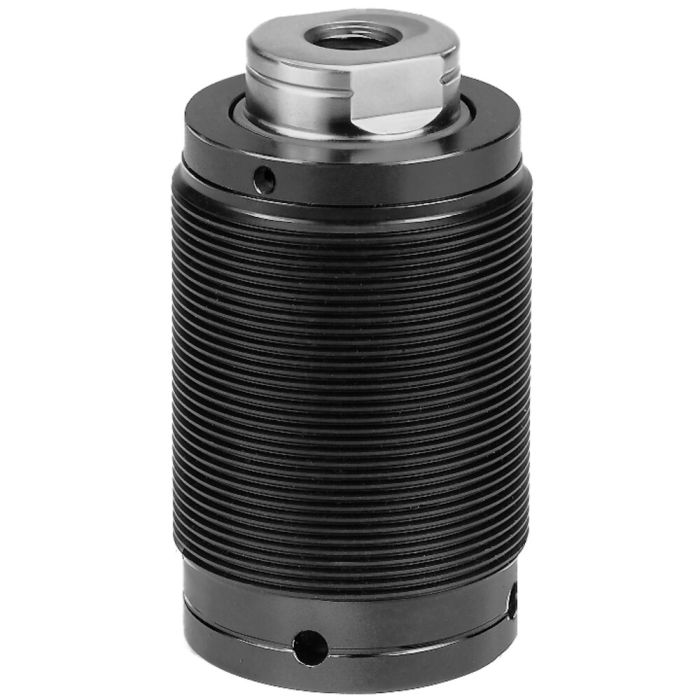

Vérin de serrage universel
Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Corps de vérin avec filetage métrique au pas fin pour montage des écrous à créneaux DIN 70852. Alimentation hydraulique par raccord fileté.
Utilisation:
Convient à de multiples utilisations, notamment sur des outillages mécano-soudés, la reconstruction d‘outillages existants. Le vérin de serrage se place dans un logement cylindrique, le blocage en position est assuré par les 2 écrous à créneaux. Elément universel pour le serrage, le blocage, le rivetage.
Caractéristiques:
Le filetage métrique à pas fin sur toute la longueur du corps, avec les deux écrous à créneaux DIN 70852, permet d'obtenir une très grande capacité de réglage. Piston taraudé pour mise en place d'embouts ou vis de pression.
Remarque:
Le circuit doit être soigneusement purgé.
VH = course avant/poussée, RH = course arrière/traction
| N° de commande | 67967 |
|---|---|
| Force de serrage max. [kN] | 17.8 |
| Pression de service max. [bar] | 350 |
| Type de commande | Double effet |
| Course [mm] | 51 |
