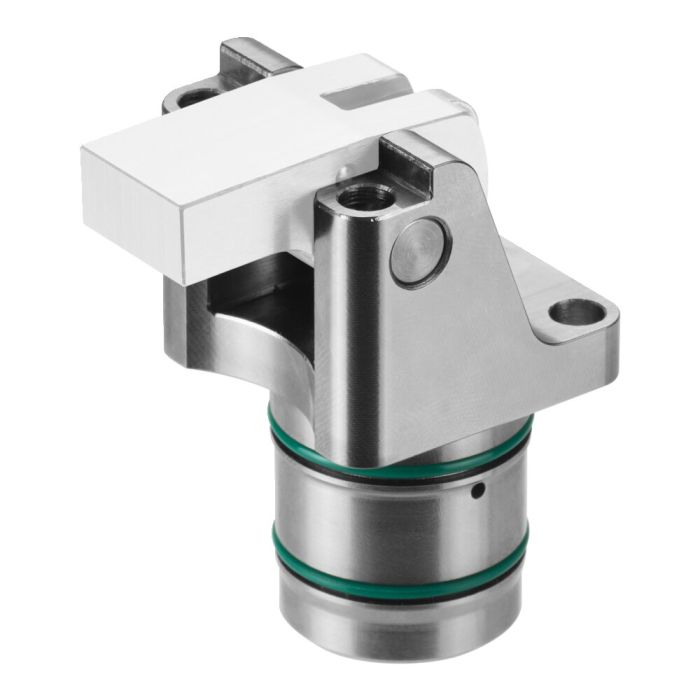

Vérin de serrage vertical avec levier rotatif
Description:
Corps de base en acier. Surface extérieure nickelée. Fourni sans levier de serrage. Alimentation en huile dans le corps du dispositif de fixation via le canal d’huile. Vis à tête cylindrique selon ISO 4762, classe de résistance mécanique 12.9, légèrement huilées, fournies.
Utilisation:
Le vérin de serrage vertical, grâce à sa forme compacte, est particulièrement adapté à l’utilisation dans des dispositifs de serrage avec des espaces de montage réduits. Le grand angle d’ouverture des leviers de serrage permet de charger et de décharger facilement le dispositif. Le vérin de serrage vertical à double effet convient parfaitement pour le bridage dans des poches de serrage. Pour des mouvements de recul clairement définis.
Caractéristiques:
Faible encombrement et intervalles réduits pour disposition en série. L’axe central horizontal du levier de serrage et le point de pression sur la pièce à usiner sont toujours au même niveau. Aucun mouvement relatif de la pièce à usiner n’est donc possible. La plage de serrage autorisée est de +/- 1,5°.
Sp = bridage, Lo = débridage
| N° de commande | 570469 |
|---|---|
| Type de produit | Vérin de serrage vertical |
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 4.4 |
| Type de commande | Double effet |
| Caractéristiques spéciales | Avec levier rotatif |
