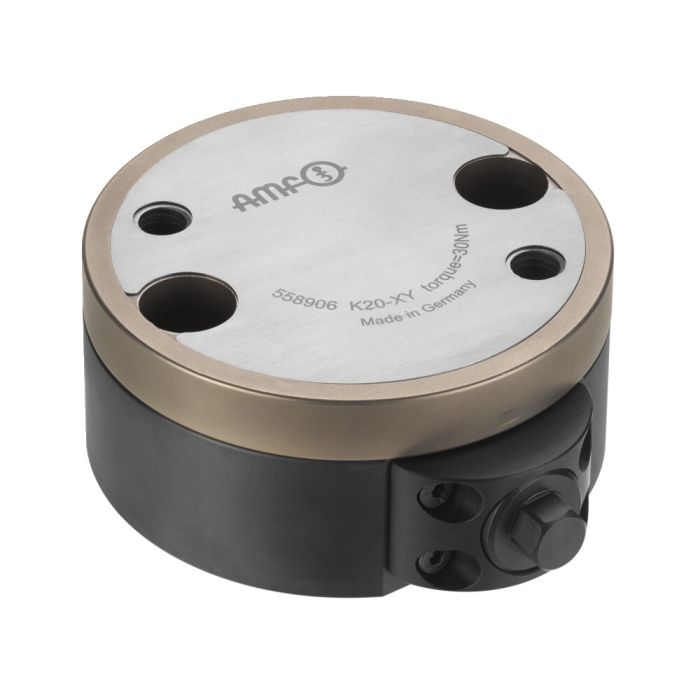

Élément de compensation Plan XY
Utilisation:
L'élément de compensation peut compenser des tolérances de positionnement 4 mm en surface. Il est utilisé pour compenser les tolérances de jeu des tirettes de serrage. Ainsi, la partie supérieure peut coulisser vers la partie inférieure en position ouverte et est serré sans déformation en actionnant la vis de serrage.
Remarque:
Les vis de fixation sont comprises dans la livraison.
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes, avec d'importantes tolérances de jeu des tirettes de serrage, sur la table de la machine.
| N° de commande | 558906 |
|---|---|
| Type de produit | Modulares Nullpunktspannsystem |
| Mode de fonctionnement | Mécanique |
| Taille du module de serrage | 20 |
| Poids [g] | 3400 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Élément de compensation, compensation xy Nr. 571102 Pour compenser les imprécisions de la pièce par rapport au système de bridage du point zéro dans le plan XY, taille 20
- Élément de compensation, compensation xyzalpha Nr. 571105 Pour compenser les imprécisions de la pièce au système de bridage du point zéro dans le plan XY et l’axe Z, taille 20
