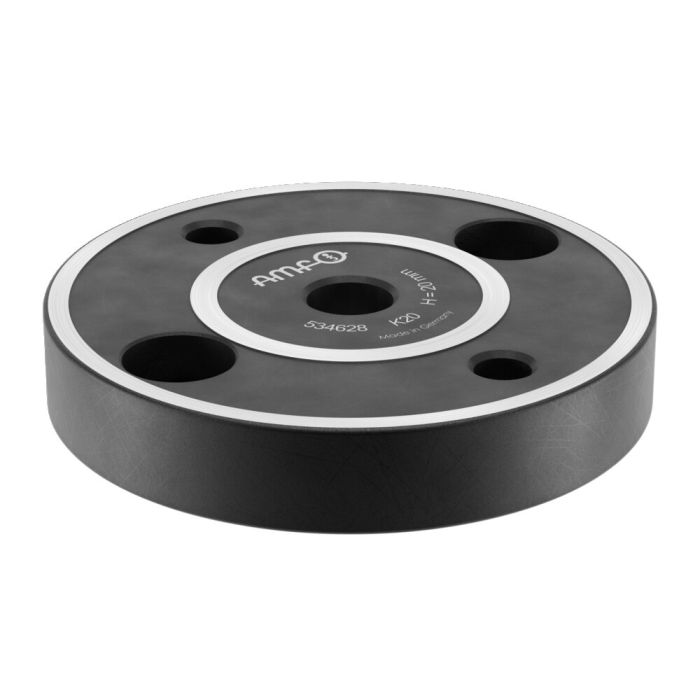

Élément intermédiaire

Utilisation:
Les éléments intermédiaires sont utilisés comme adaptateur de hauteur pour des pièces usinées et des dispositifs de serrage, et sont montés sur les éléments de base. Le bridage des pièces usinées est effectué à l'aide d'éléments de structure.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de bridage différentes sur la table de la machine.

Remarque:
Pour l’adaptation sur des modules de serrage à point zéro, l’alésage de logement pour les goujons de serrage (conformément aux tailles 10 et 20) est déjà positionné dans l’élément intermédiaire (sont exclues les hauteurs de montage H20, 28 et 30).
Si deux éléments intermédiaires, ou plus, sont utilisés, ils peuvent être alignés dans l’axe à l’aide des douilles de centrage, puis vissés. Les vis de fixation sont comprises dans la livraison.
Lors de la fixation sur les plaques modulaires AMF, respecter les longueurs des vis !
Références des douilles de centrage:
- Taille 10 : réf. 535732
- Taille 20 : réf. 78006

Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
