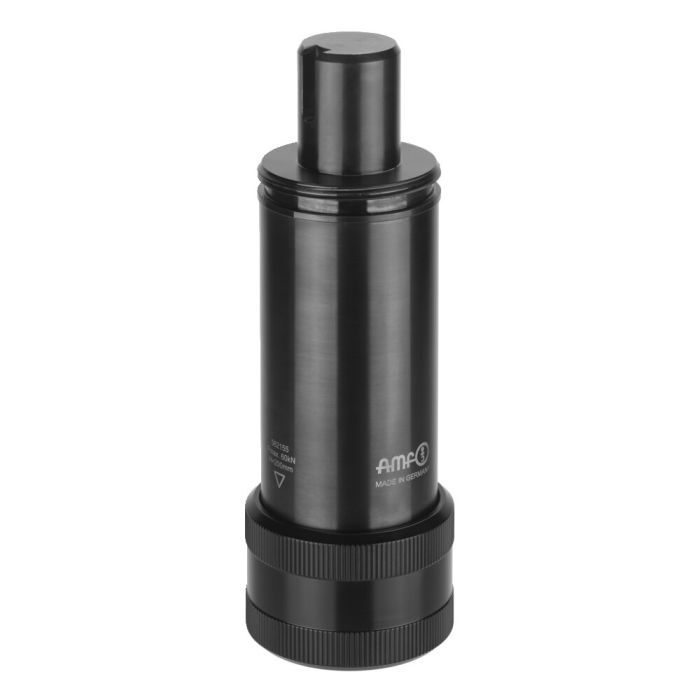

Élément intermédiaire
Utilisation:
- En complément du vérin modulaire pour obtenir la hauteur d’appui maximale autorisée de 1626 mm (avec élément de base de bridage 6425FG ou 6425FY).
Remarque:
- L'utilisation comme élément intermédiaire dans le vérin modulaire permet une hauteur maximale de 1626 mm avec une force d'appui admise de 60 kN. Au-delà, il y a risque de flambage.
- Ne pas modifier le réglage sous charge.
Avantages:
- La hauteur maximale de 1626 mm peut être atteinte sans paliers et sur toute la hauteur.
- Les points d'assemblage sont protégés de l'encrassement.
- Manipulation améliorée grâce à des éléments individuels.
- Gain de temps pendant l'équipement grâce à la flexibilité des pièces.
- Optimisation du stockage.
| N° de commande | 562004 |
|---|---|
| Type de produit | Le vérin modulaire |
| Hauteur min. [mm] | 300 |
| Hauteur max. [mm] | 300 |
