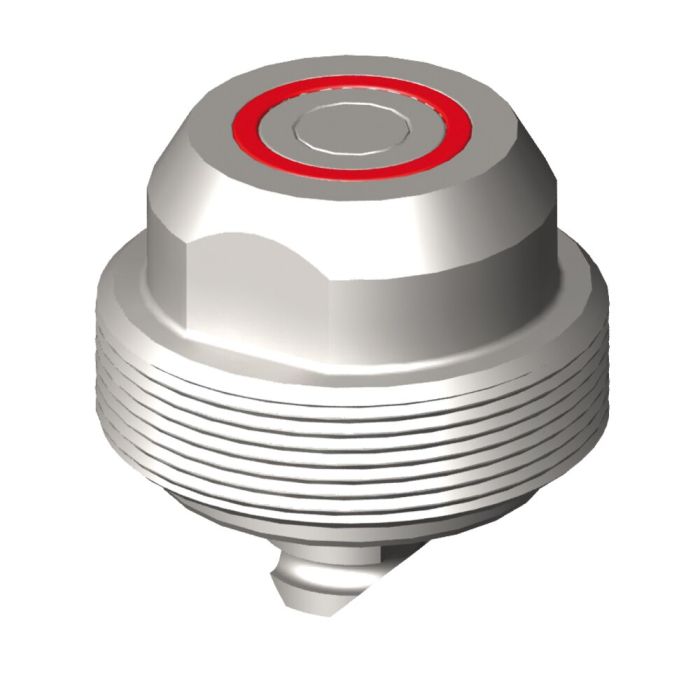

Mécanisme de coupleur à visser

Utilisation:
Les accouplements servent à la connexion rapide des circuits hydrauliques et pneumatiques. Leur conception permet une intégration totale avec les hauteurs des modules de serrage «Zero-Point».

Remarque:
Le mécanisme d'accouplement et les embouts d'accouplement doivent être pré-centrés environ 2 à 3 mm avant la portée frontale d'étanchéité. La tolérance de positionnement radial (+/- 0,2 mm) ne doit pas être dépassée. Les accouplements ne sont possibles qu'en l'absence de pression. L'effort d'accouplement dû à la pression hydraulique, suivant la formule F [N] = 15,4 x p [bars], entre embout et mécanisme d'accouplement doit être pris en compte.
