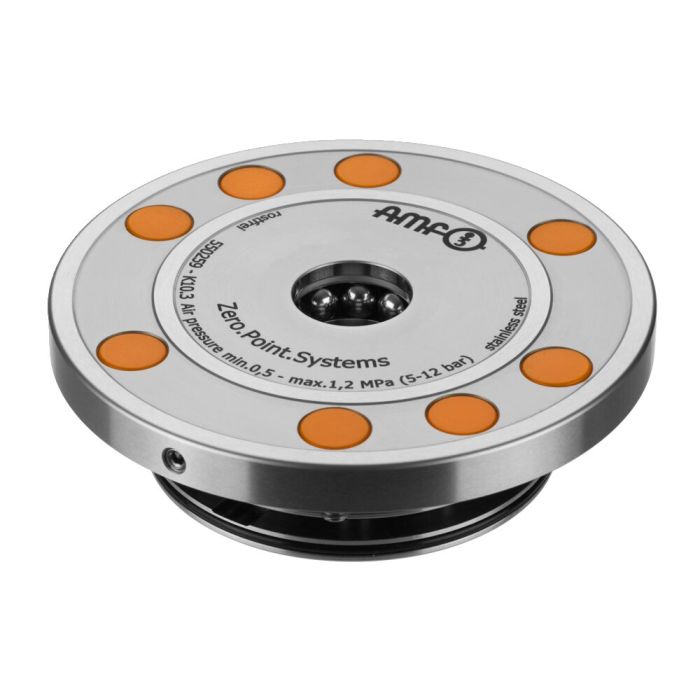

Module de serrage à intégrer pour solutions d'automatisation
Description:
Soufflage central, contrôle d'appui, contrôle d'ouverture et de verrouillage, et extraction des tirettes de serrage.
Utilisation:
Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Contrôle de verrouillage: pression de retenue avec le module de serrage verrouillé, débit avec module de serrage ouvert.
Contrôle d'ouverture: pression de retenue en cas de module de serrage ouvert, débit avec module de serrage verrouillé.
Extraction de tirette de serrage: pression de retenue si la tirette de serrage est disponible, débit lorsque la tirette de serrage n'est pas disponible.
Contrôle d'appui via la fonction de soufflage: pression de retenue en cas de palette de changement installée.
Le module de serrage à intégrer s'ouvre pneumatiquement et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression).
Le module de serrage a six raccords:
1 = ouverture pneum.
3 = soufflage pneum.
4 = contrôle d'ouverture pneum. en entrée
5 = purge
6 = contrôle pneum. de la tirette de serrage en entrée
8 = contrôle de verrouillage pneum. en entrée
* Veuillez respecter la notice de montage.
Sur demande:
- Plan d'intégration
| N° de commande | 550259 |
|---|---|
| Type de produit | Einbau-Spannmodul |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
| Requête d’automatisation | Verriergelungskontrolle, Contrôle d’ouverture, Contrôle d’appui, Extraction de goujons de serrage |
