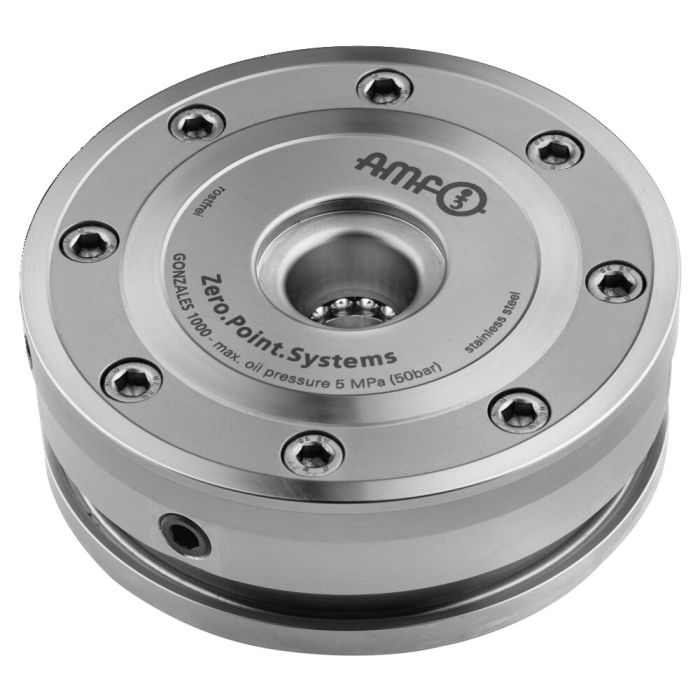

Module de serrage à poser «Gonzales»

Utilisation:
Système de bridage du point zéro, en association avec les brides à crochet 6370ZBG, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.

Remarque:
Utiliser exclusivement les modules «Gonzales» entre eux sur une même plaque outillage. Observer les points suivants en cas de changement de système: à la différence des Speedy 1000/2000 ou DockLock 1000, les modules «Gonzales» nécessitent une pression de déverrouillage de 50 bars min. et de 60 bars max. Le module de serrage à poser s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
Le module de serrage est doté d'un orifice d'alimentation: 1x ouverture hydr. (1)

* Veuillez respecter la notice de montage.

Sur demande:
- Croquis de montage
