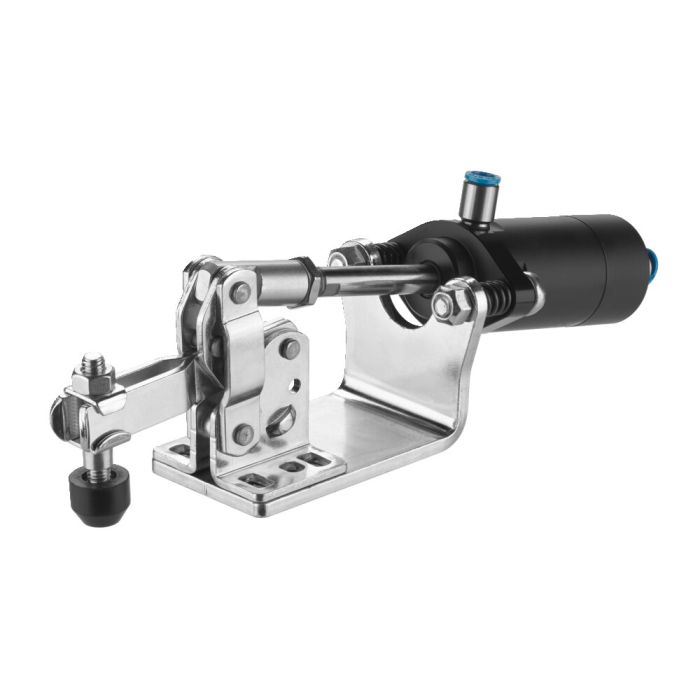

Sauterelle pneumatique

Modèle 0, force de serrage max. 0,7 kN

N° de commande

559791

Variantes de produits

N° de commande	Modèle	F1 [kN]	F2 [kN]	F3 [kN]	F4 [kN]	F5 [N]	Vn [dm³]	Vis de placage	Poids [g]
559791	0	0,5	0,7	0,07	0,09	38	0,03	M4 x 25	125
559792	1	0,8	1,1	0,13	0,18	60	0,06	M5 x 30	400
559793	2	1,0	1,2	0,35	0,50	170	0,17	M6 x 35	600
559794	3	1,4	2,5	0,55	1,00	265	0,30	M8 x 45	800

Détails

F3 et F4 = forces de serrage max. accessibles à 6 bar.
Vn = consommation d'air en dm³ à 6 bar pour un aller et retour du vérin.

Spécifications techniques

Plus d’information
N° de commande	559791
Type de produit	Sauterelle verticale
Force de serrage max. [kN]	0.7
Größe Schnellspanner	0
Matière	Acier, zingué

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique Nr. 555061 Modèle 1, force de serrage max. 1,1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique Nr. 555065 Modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique lourde Nr. 559769 Modèle 4, force de serrage max. 9 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique lourde Nr. 92106 Modèle 0, force de serrage max. 1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique lourde Nr. 559772 Modèle 4, force de serrage max. 9 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride articulée, pneumatique, flasque supérieur Nr. 562505 Avec rainure de capteur et piston magnétique pour interrogation de fin de course, modèle 25, force de serrage max. 0,23 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride articulée, pneumatique, avec flasque Nr. 569830 Avec bras de serrage abaissable, rainure de capteur et piston magnétique pour interrogation de fin de course, modèle 25, force de serrage max. 0,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique, à double effet Nr. 567170 Modèle miniature en version bloc, modèle 10, couple de serrage à 5 bars 2,5 Nm, couple de maintien max. 8 Nm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle pneumatique lourde Nr. 565864 Modèle 40, couple de serrage à 5 bars 120 Nm, couple de maintien max. 380 Nm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Vérin de serrage pivotant, pneumatique, flasque Nr. 560012 Modèle 12, force de serrage max. 0,03 kN, pivotant à droite

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	G	H	H1	H2	HW min.	HW max.	I	k	L	L1	m	N	N1	ØW	Piston-Ø	Ø extérieur pour tuyau d'air comprimé
559791	4	31	13,5	4,5	14,5	5,0	M4	20,0	46	23,0	-0,5	5,5	8	5,0	-	131	23	33	29	4	10	4
559792	5	39	16,0	4,5	17,5	6,5	M6	21,5	50	34,5	-2	4,5	10	6	-	146	24	34	33	6	12	6
559793	6	52	20,0	5,4	20,0	16,0	M8	27,0	63	42,5	1	8	12	6	12,5	163	27	44	54	8	20	6
559794	8	78	20,0	7,5	37,0	19,0	M10 x 1,25	38,0	84	69,0	7	16	18	7,5	-	201	32	50	59	10	25	6
