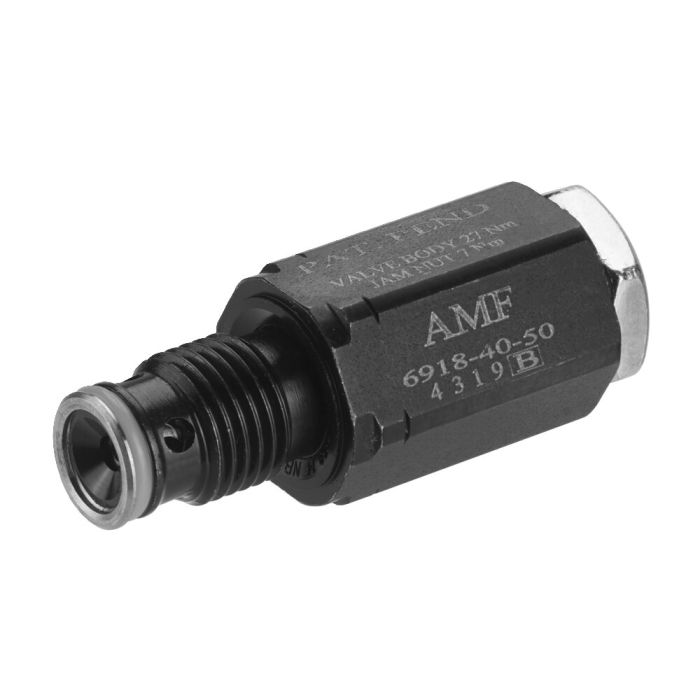

Vanne de séquence, à visser
Description:
Corps en acier traité et bruni.
Utilisation:
La valve de séquence est utilisée à l'emplacement où un autre dispositif doit être connecté après que la pression réglée a été atteinte. la vanne de séquence garantit un déroulement contrôlé du serrage. Lorsqu'une pression définie est atteinte, un autre circuit hydraulique est ouvert.
Remarque:
La vanne de séquence peut être vissée directement dans le raccord fileté en cas de serrage pneumatique pivotant à flasque supérieure et flasque inférieure 6951KP, 6951FP, 6941KP de bride articulée 6942KK et d’éléments d’appui à flasque 6964H et 6964HS. Pour cela, l’alimentation en huile doit avoir lieu via le raccord à joint torique. La vanne de séquence peut également être vissée directement dans les outils.
| N° de commande | 562226 |
|---|---|
| Type de produit | Vanne de séquence |
| Pression de service max. [bar] | 350 |
| Raccord d’huile | Taraudage de fixation |
| Débit volumétrique [l/min] | 3.8 |
