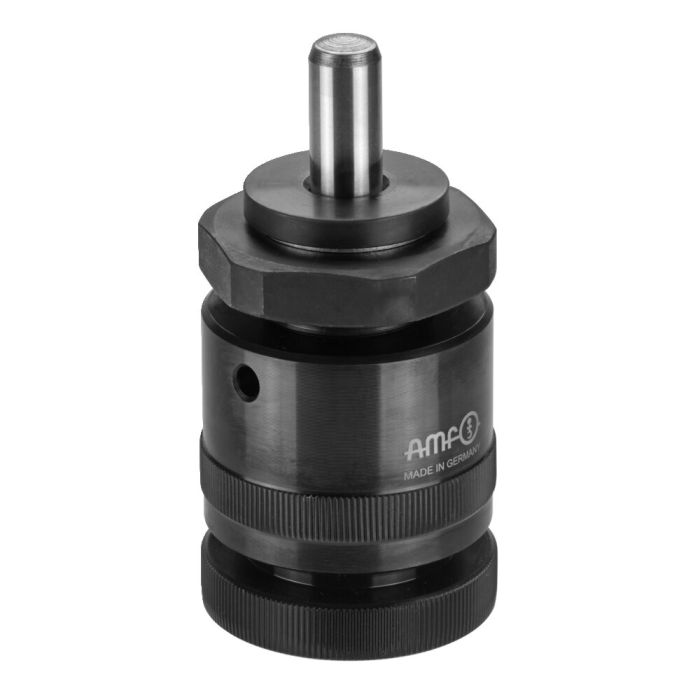

Vérin d'alignement à base magnétique
Modèle 85, trou de centrage Ø12 mm, avec goupille cylindrique ISO8737-12x50, hauteur 65-85 mm, ⌀ 50 mm
N° de commande
86520
Description:
Le vérin d’alignement en hauteur peut être utilisé aussi sans goupille cylindrique, ou avec les têtes N° 6440 et N° 6441. Avec la tête de centrage, une combinaison est possible avec tous les vérins AMF.
Remarque:
Têtes adaptables: N° 6440, 6441 et 6442.
Sous-construction adaptable avec base magnétique démontée: N° 6442G.
Avantages:
Ajustement fin. Le coussinet lisse emmanché à la presse empêche la rotation et le décalage de la pièce reposant sur la tête lisse.
| N° de commande | 86520 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 65 |
| Hauteur max. [mm] | 85 |
| Force d‘appui max. [kN] | 30 |
| Caractéristiques spéciales | Avec base magnétique |
