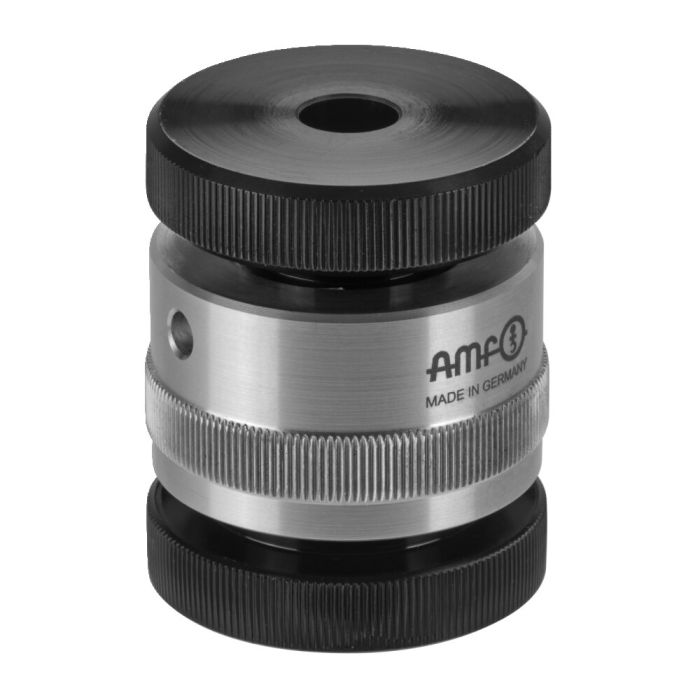

Vérin en aluminium à base magnétique
Modèle 80, trou de centrage Ø12 mm / M10, hauteur 60-80 mm, ⌀ 50 mm
N° de commande
75812
Utilisation:
Les vérins AMF à base magnétique sont conçus pour un usage en positions horizontale et verticale. Les aimants permanents permettent de positionner des pièces verticalement avec une exactitude répétitive.
Remarque:
F max.* jusqu’à max. 350 mm de hauteur totale garantie, au-delà, il y a risque de flambage.
Supports convenables: n° 6440, 6440G, 6441, 6442, 6442G/M10, 6443/14 et 6445
Sous-construction adaptable: n° 6401MF, 6401AF, 6400FB, 6400FY
Ne pas modifier le réglage du vérin sous charge !
Avantages:
Montage modulaire avec éléments intermédiaires en aluminium 6401Z possible.
| N° de commande | 75812 |
|---|---|
| Type de produit | Vérin d'alignement |
| Hauteur min. [mm] | 60 |
| Hauteur max. [mm] | 80 |
| Force d‘appui max. [kN] | 30 |
| Caractéristiques spéciales | Avec base magnétique |
