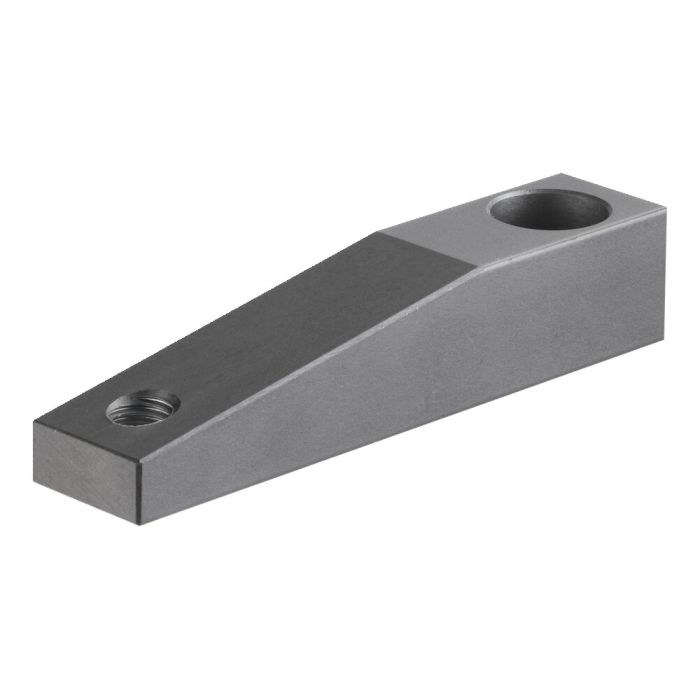

Brazo de sujeción
Tamaño 12, rosca M4, longitud 45 mm
Nº de pedido
92486
Nota:
Montaje del brazo de sujeción:
1) Coloque sin holgura el brazo de sujeción con tornillo y arandela de presión.
2) Gire el brazo de sujeción en posición.
3) Sujete el brazo de sujeción con la llave de tornillos y apriete los tornillos.
Desmontaje del brazo de sujeción:
1) Sujete el brazo de sujeción con la llave de tornillos y afloje los tornillos.
2) Separe el brazo de sujeción con golpes ligeros (martillo de plástico) desde la parte inferior del vástago del émbolo.
Atención: ¡En ningún caso deberá recibir golpes en la parte lateral!
| Nº de pedido | 92486 |
|---|---|
| Tipo de producto | Grapa giratoria neumática |
| Größe Schnellspanner | 12 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
Accesorios adecuados
- Tornillo de apriete Nr. 98012 Para grapa rápida con desplazamiento axial, tamaño 0+1, tornillo M4x20
- Grapa giratoria neumática, versión de brida Nr. 560012 Tamaño 12, fuerza de fijación máx. 0,03 kN, giro a la derecha
- Grapa giratoria neumática, versión bloque Nr. 91496 Tamaño 12, fuerza de fijación máx. 0,03 kN, giro a la derecha
- Grapa giratoria neumática, versión de atornillar Nr. 560062 Tamaño 12, fuerza de fijación máx. 0,03 kN, giro a la derecha
Productos similares
- Brazo de sujeción Nr. 91678 Para grapas giratorias con protección contra soldadura n° 6829W, tamaño 25
