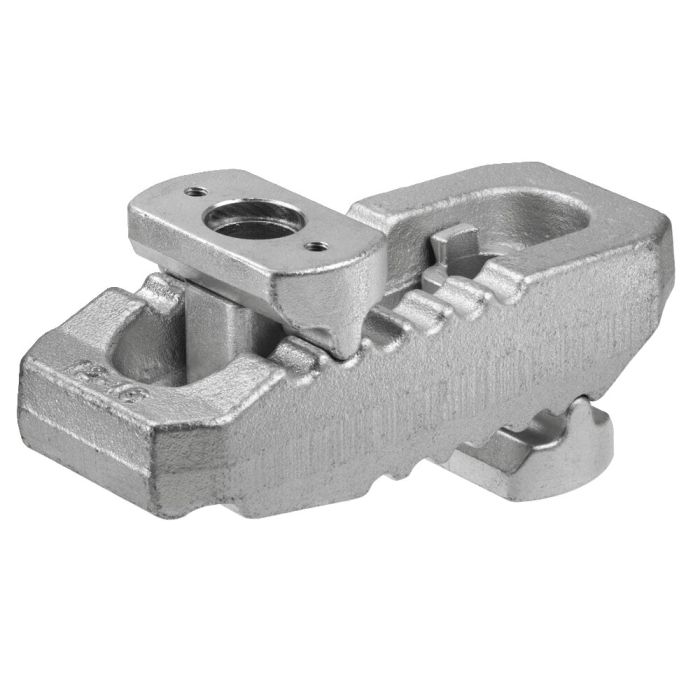

Brida de altura "Cocodrilo"

Aplicación:
El cocodrilo se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza mediante ranuras en T y taladros roscados. La pieza de presión y el contrasoporte están unidos de forma inseparable a la brida de altura regulable, de manera que el cocodrilo puede usarse rápidamente. La brida de altura regulable está equipada con dos elementos de fijación y puede girarse simplemente si se requiere. De esta forma se cubren todos los casos para trabajos con y sin arranque de viruta (p.ej. moldeo por inyección y prensas).

Nota:
Para la sujeción se pueden utilizar, de forma opcional, tornillos de apriete DIN 787, espárragos DIN 6379 y tornillos cilíndricos ISO 4762. Para alturas de sujeción superiores puede usarse la prolongación del apoyo n° 6312S.
¡Entre la tuerca hexagonal y la pieza de apriete debe utilizarse obligatoriamente una arandela DIN 6340!

Ventajas:
- Posibilidad de ajuste variable y rápido de la separación a la pieza
- Utilización en todos los campos de la mecanización con o sin desprendimiento de virutas
- Especialmente adecuado para máquinas de moldeo por inyección y prensas
- Ninguna subestructura adicional necesaria para alcanzar la altura de fijación requerida
- Pieza de apriete y contracojintete unidos inseparablemente a la brida
- El cocodrilo puede adaptarse variablemente a cualquier altura de sujeción.

* fuerzas de sujeción indicadas en posición de sujeción óptima (distancia más pequeña del tornillo de fijación al punto de fijación). Las fuerzas de sujeción pueden diferir según la fijación, la clase de resistencia, el tornillo de sujeción y el estado de la rosca (lubricación).
