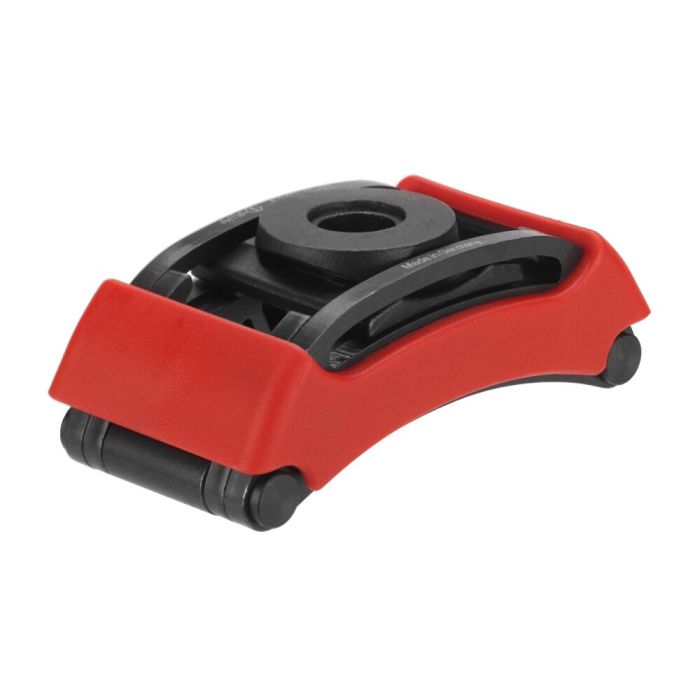

Brida de fijación con tapa de plástico
Aplicación:
La brida de sujeción se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza mediante ranuras en T, ranuras y taladros roscados.
Nota:
Para la sujeción se pueden utilizar, de forma opcional, tornillos de apriete DIN 787, espárragos DIN 6379 y tornillos cilíndricos ISO 4762.
¡Entre la tuerca hexagonal y la pieza en U debe utilizarse obligatoriamente una arandela DIN 6340!
Ventajas:
Ahorro de peso gracias a su forma constructiva ligera. Posibilidad de ajuste variable y rápido de la distancia respecto a la pieza de trabajo. No es necesario utilizar calzos adicionales para conseguir la altura de sujeción requerida. La pieza en U está unida de forma inseparable a la brida de fijación.
*Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la tuerca.
| Nº de pedido | 376889 |
|---|---|
| Tornillo de fijación | Sin tornillo tensor |
| Tornillo de fijación métrico [M] | 12, 14 |
| Altura de sujeción mín. [mm] | 0 |
| Altura de sujeción máx. [mm] | 33 |
