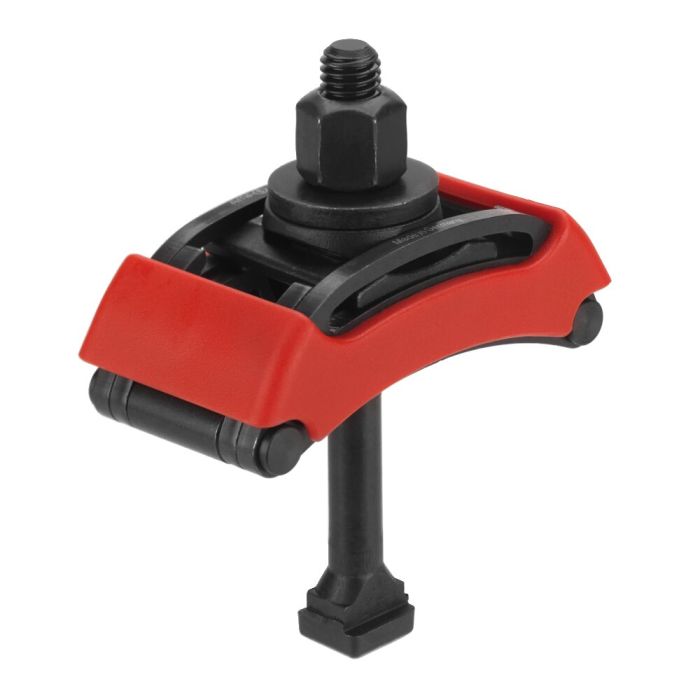

Brida de fijación con tapa de plástico, completa
Aplicación:
La brida de sujeción se utiliza en todas las aplicaciones de sujeción en las que la sujeción se realiza mediante ranuras en T, ranuras y taladros roscados.
Nota:
¡Entre la tuerca hexagonal y la pieza en U debe utilizarse obligatoriamente una arandela DIN 6340!
Ventajas:
Ahorro de peso gracias a su forma constructiva ligera. Posibilidad de ajuste variable y rápido de la distancia respecto a la pieza de trabajo. No es necesario utilizar calzos adicionales para conseguir la altura de sujeción requerida. La pieza en U está unida de forma inseparable a la brida de fijación.
*Depende de la profundidad de la ranura según DIN 650, así como de la longitud de rosca de la tuerca.
| Nº de pedido | 376939 |
|---|---|
| Tornillo de fijación | Con tornillo tensor |
| Ranura [mm] | 18 |
| Tornillo de fijación métrico [M] | 16 |
| Altura de sujeción mín. [mm] | 0 |
| Altura de sujeción máx. [mm] | 45 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Brida de altura, corta, con pieza en forma de U, completa Nr. 77198 Ranura 18 mm, con tornillo de apriete M16x18x160, altura de sujeción 0-55 mm
- Brida de altura variable, sin escalones, completa Nr. 74930 Ranura 18 mm, con tornillo de apriete M16x18x160, altura de sujeción 0-75 mm
- Brida de altura variable "Cocodrilo", completa con DIN 787 Nr. 79210 Fuerza de sujeción máx. 55 kN, ranura 18 mm, para tornillo de fijación DIN 787 M16x18x200, altura 0-80 mm
