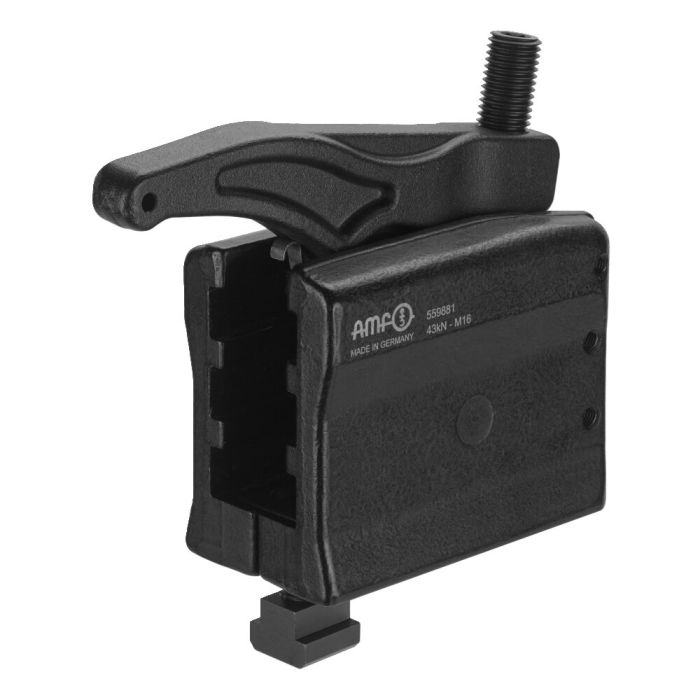

Brida de fuerza 3 niveles

Aplicación:
1. Posicionar el elemento de soporte en la mesa de herramientas y fijar con el par de apriete predeterminado.
2. Colocar el brazo tensor en la posición deseada.
3. Al accionar el tornillo de ajuste, la pieza se fija.

Nota:
- La carga máxima puede variar según fijación y estado de la rosca (lubricación).
- Para reducir el desgaste del tornillo de ajuste recomendamos utilizar la grasa para tornillería AMF n.° 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de sinergia, es resistente al calor y al lavado.
- Utilice exclusivamente el juego de piezas de fijación AMF correspondiente n.° 7630BFS.
- ¡Al utilizar el elemento de sujeción sin tuerca para ranura en T DIN 508, la resistencia a la tracción de la placa de alojamiento debe ser de al menos 900 N/mm²!
- No apto para uso en máquinas de moldeo por inyección / colada a presión y prensas.

Ventajas:
- Seguridad contra pérdidas mediante pasador roscado en todos los niveles
- rango de ajuste continuo triple
- elevadas fuerzas de sujeción 22 kN - 49 kN
- ajustable de forma continua en altura y longitud
- gracias a la robusta construcción la fijación es rápida y sencilla
- montaje sencillo de los elementos
- utilización en ranuras en T 14 - 28 mm o placas de montaje con retícula M12, M16, M20
- 2 variantes de piezas de presión
