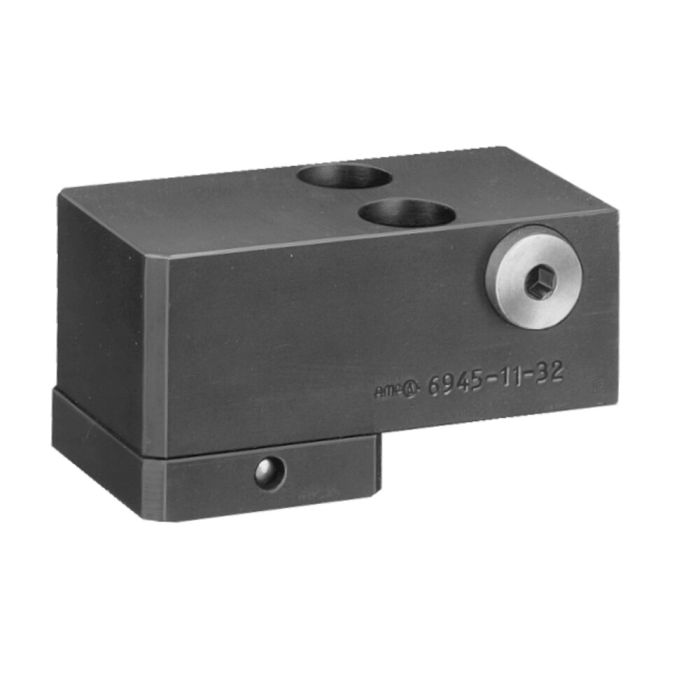

Cabeza de elemento de sujeción desplazable

Presión de servicio máx. 400 bar, fuerza de fijación 63 kN, carrera 10 mm, de simple efecto

Nº de pedido

60327

Nº de pedido	Artículo n°	Fuerza de fijación a 400 bares [kN]	Carrera H [mm]	Vol. [cm³]	Tonillo (cada 2 pzs.)	Md máx. [Nm]	Fuerza elástica mín. [N]	Peso [g]
60327	6945-11-63	63	10	16,0	M16x50- 8.8	200	580	2700
61218	6945-11-20	20	6	2,9	M10x35-10.9	65	120	790
61234	6945-11-32	32	8	6,4	M12x45-10.9	120	260	1625
63990	6945-11-94	94	12	28,5	M20x70-12.9	670	920	5600

Nº de pedido	ØB	C	ØD	E	F	G	k	L	m	N	p
60327	38	60	45	41	38	15	63,0	120	60	34	48
61218	22	40	25	27	26	10	41,0	80	40	24	30
61234	26	50	32	34	32	13	53,0	100	50	28	41
63990	47	70	55	50	55	15	79,5	150	80	46	62

Acabado:
Cuerpo base de acero bonificado y pavonado. Émbolo templado por cementación y rectificado, muelle de retroceso incorporado.

Aplicación:
La cabeza puede montarse directamente en el dispositivode fijación de la herramienta.

Sobre demanda:
Tamaños especiales suministrables bajo pedido.
