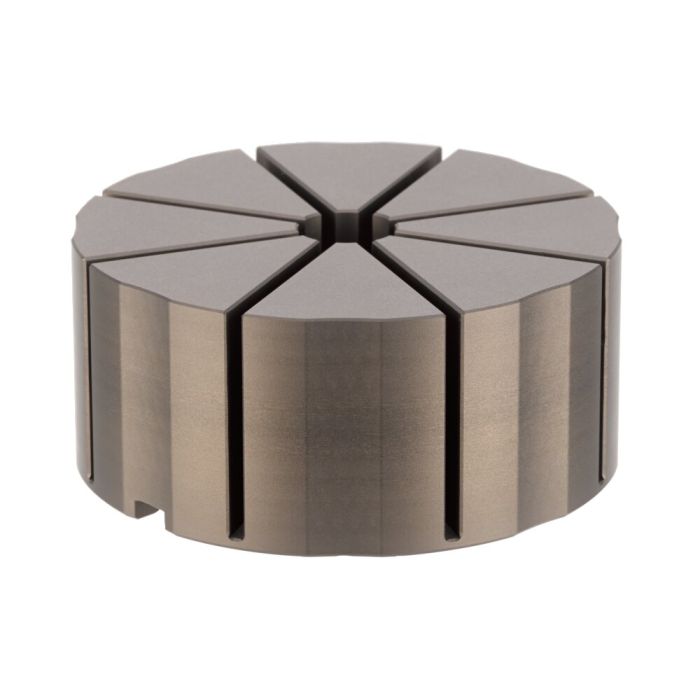

Cabezal de pinza de sujeción para módulo de fijación KH20 y BH20, hidr.

Acabado:
El cabezal de la pinza de sujeción de 112 mm de diámetro es adecuado para los módulos de sujeción de punto cero AMF KH20 (n.° pedido 428425) y BH20 (n.° pedido 534412) hidráulico con indexación. La pinza de sujeción está fabricada de aluminio anodizado de alta resistencia.

Aplicación:
El cabezal de la pinza de sujeción se coloca en el sistema de sujeción en punto cero AMF BH20 o BH20 en la versión hidráulica y transmite la fuerza de sujeción radial a la pieza de trabajo una vez cerrado el módulo de sujeción. El contorno de la pieza se fresa en el cabezal de la pinza de sujeción con una profundidad mínima de sujeción de 2 mm. El cabezal de la pinza de sujeción se puede rebajar hasta una altura H1 para poder colocar piezas con nuevos contornos. El diámetro máximo de la pieza es de 100 mm.
