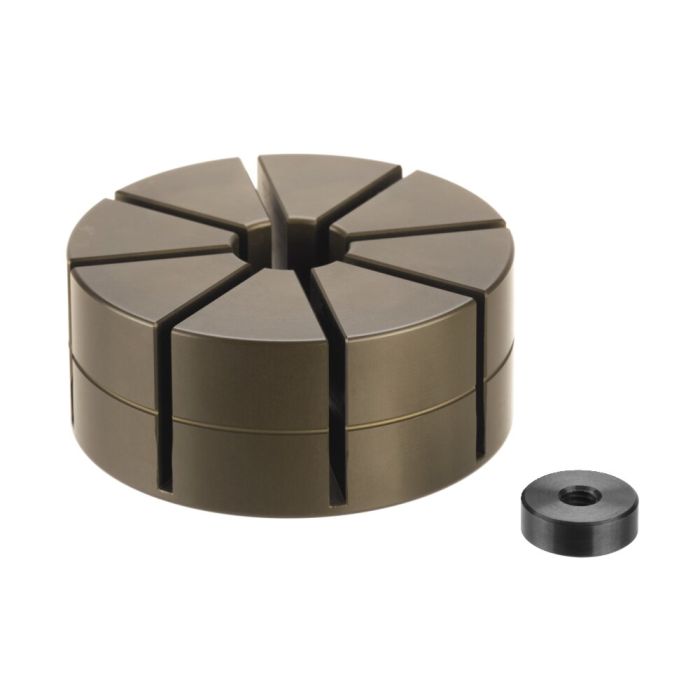

Cabezal de pinza de sujeción, sujeción exterior

Acabado:
Los cabezales de pinzas de sujeción siempre se suministran con perno de seguridad.

Aplicación:
El cabezal de la pinza de sujeción se fija con el juego de fijación 6375BA (respetar los pares de apriete indicados), en el elemento base 6375M. Para colocar el contorno de la pieza, el cabezal de la pinza de sujeción debe sujetarse con el perno de seguridad. A continuación, el contorno de la pieza se fresa en el cabezal de la pinza de sujeción con una profundidad mínima de sujeción de 2 mm. A continuación se retira el perno de seguridad y se puede sujetar la pieza. El cabezal de la pinza de sujeción se puede rebajar hasta una altura H1 para poder colocar piezas con nuevos contornos. El diámetro máximo de la pieza se indica en la tabla D1.

Nota:
El cabezal de la pinza de sujeción debe sujetarse siempre con pieza o perno de seguridad. Para eliminar el juego vertical entre el cabezal de la pinza de sujeción y el elemento base debe aplicarse tras la colocación de la pieza una ligera tensión previa con el tornillo de sujeción.

Ventajas:
- Sujeción de piezas finas y de pared delgada
- Sujeción de formas libres
- La fuerza de sujeción radialmente uniforme aplicada a la pieza garantiza una sujeción de la misma sin torsiones.
- Pueden colocarse múltiples contornos diferentes de pieza
