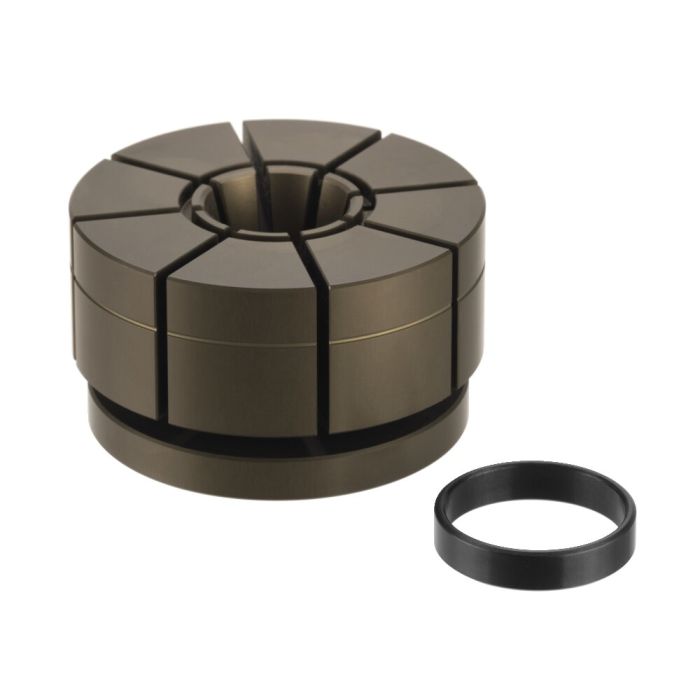

Cabezal de pinza de sujeción, sujeción interior

Acabado:
Los cabezales de pinzas de sujeción siempre se suministran con anillo de seguridad.

Aplicación:
El cabezal de la pinza de sujeción se fija con el juego de fijación 6375BI (respetar los pares de apriete indicados), en el elemento base 6375M. Para colocar el contorno de la pieza debe sujetarse el cabezal de la pinza de sujeción con el anillo de seguridad. A continuación, el contorno de la pieza se fresa en el cabezal de la pinza de sujeción con una profundidad mínima de sujeción de 10 mm. A continuación se retira el anillo de seguridad y se puede sujetar la pieza. Para colocar nuevos contornos de pieza se puede fresar el cabezal de la pinza de sujeción hasta un diámetro (D1).

Nota:
El cabezal de la pinza de sujeción debe sujetarse siempre con pieza o anillo de seguridad. Para eliminar el juego vertical entre el cabezal de la pinza de sujeción y el elemento base debe aplicarse tras la colocación de la pieza una ligera tensión previa con el tornillo de sujeción.

Ventajas:
- Sujeción de piezas con perforaciones de agujero ciego y agujeros pasantes
- Sujeción de piezas finas y de pared delgada
- La fuerza de sujeción radialmente uniforme aplicada a la pieza garantiza una sujeción de la misma sin torsiones.
- Pueden colocarse múltiples contornos diferentes de pieza
