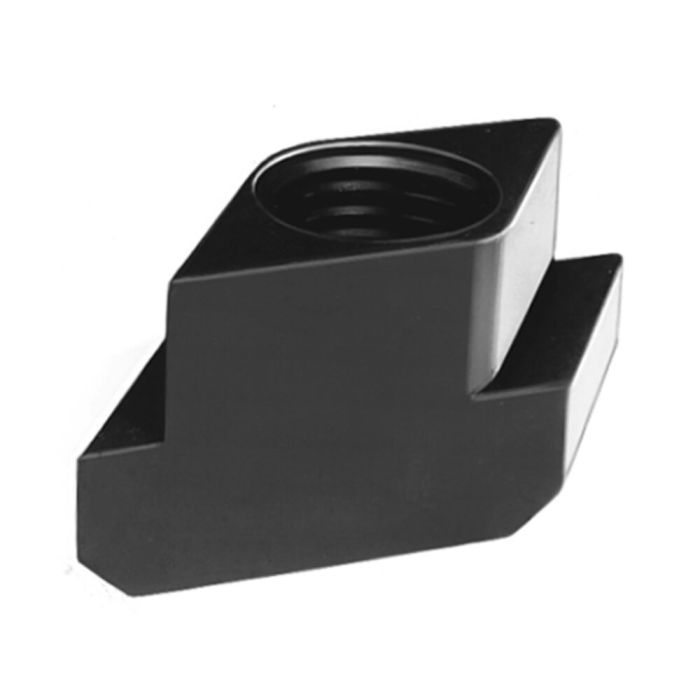

Cabezas-T, "Romboides"
Aplicación:
- ajuste adicional de un punto de sujeción en un dispositivo fijado
- ajuste posterior de un punto de sujeción en ranuras en T de mesas de máquina ocupadas
- colocación de las tuercas para ranuras en T " romboidales" desde arriba en la ranura en T y giro hasta el tope en la ranura en T
- utilizar en combinación con los tornillos sin cabeza DIN 6379
Nota:
Las tuercas para ranuras en T "romboidales" están bonificadas con calidad 10. Por la superficie de apoyo reducida dentro de la ranura en T, la capacidad de carga es menor que en los tamaños comparables de DIN 508. La atornilladura debe realizarse en toda la longitud de la rosca "H".
| Nº de pedido | 80309 |
|---|---|
| Tipo de producto | Cabezas-T |
| Rosca [M] | 20 |
| Ranura [mm] | 22 |
