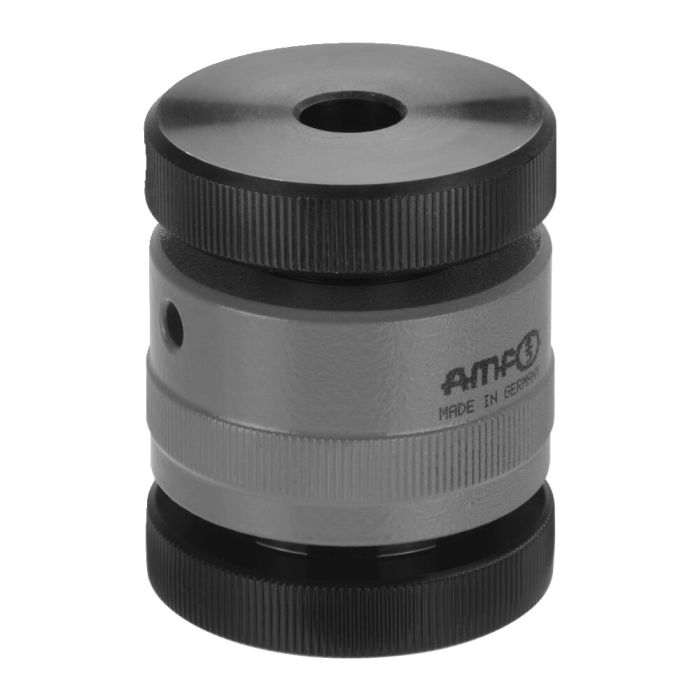

Calzo de rosca con apoyo plano y pie magnético
Nota:
Los calzos de rosca con pie magnético de AMF han sido construidos para una aplicación horizontal y vertical. El imán permanente en el pié del calzo permite un posicionado exacto en posición vertical. Los calzos son compatibles con bridas con una anchura de ranura de aprox. 14-22 mm. Empleando las bridas DIN 6415B, 6315C y 6315GN a partir de una anchura de ranura de 26 mm aconsejamos, por razones de seguridad, el suplemento de fijación n° 6443.
Suplementos adecuados: n° 6440, 6441, 6442, 6443 y 6445.
Soporte adecuado con la base magnética desmontada: n° 6442G.
¡No ajustar el calzo de rosca bajo carga!
Ventajas:
Protección contra el óxido mejorada, husillo pavonado
| Nº de pedido | 73361 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 60 |
| Altura máx. [mm] | 80 |
| Fuerza de apoyo máx. [kN] | 100 |
| Características especiales | Con base magnética |
