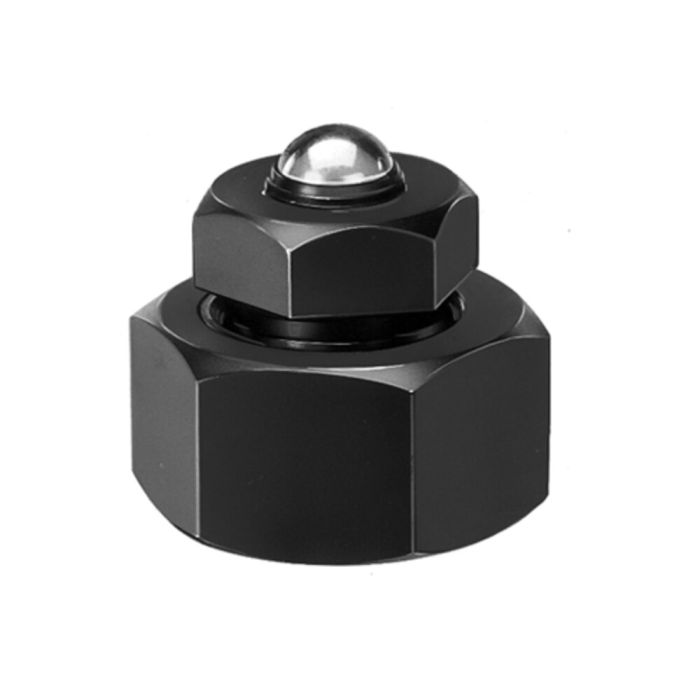

Calzo de rosca para alineación con bola giratoria
Aplicación:
Este elemento, con su apoyo puntual, es especialmente indicado para el apoyo y alineación de superficies de forma libre, como piezas a trabajar de fundición y de forja. La precisión de ajuste es de 0,1 mm aprox.
Ventajas:
- La bola alojada de forma giratoria minimiza la fricción del apoyo y reduce las fuerzas de accionamiento necesarias.
- Gracias al apoyo puntual no se transmiten fuerzas giratorias sobre la pieza a trabajar como consecuencia del movimiento del husillo. Se mantiene la posición de la pieza a trabajar.
- La estructura simple y sólida garantiza una larga duración.
| Nº de pedido | 72546 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 56 |
| Altura máx. [mm] | 70 |
| Fuerza de apoyo máx. [kN] | 30 |
