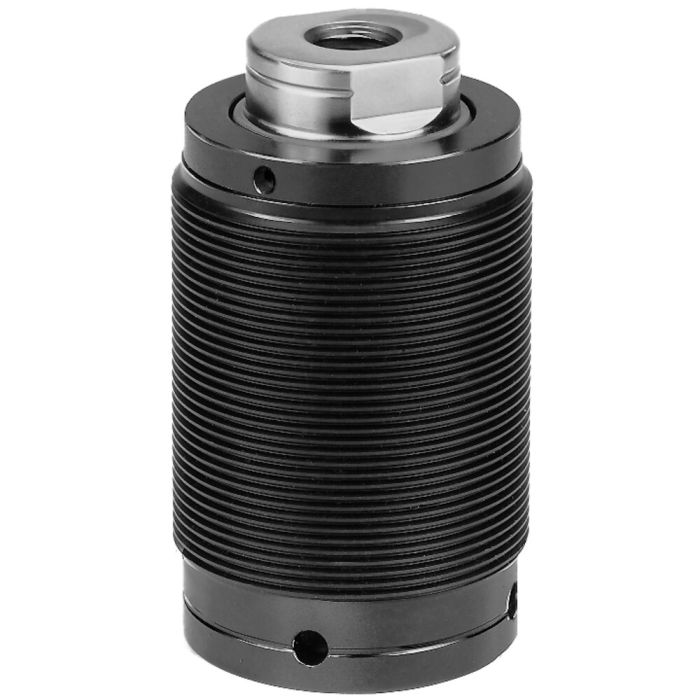

Cilindro de sujeción universal

Fuerza de fijación máx. 17,8 kN, máx. carrera 51 mm, de simple efecto

Nº de pedido

67884

Variantes de productos

Nº de pedido	Artículo n°	Fuerza de compresión Vh a 100 [kN]bar	Fuerza de compresión Vh a 350 bar [kN]	Carrera C [mm]	Vol. VH [cm³]	VH de la superficie del émbolo [cm²]	Peso [g]
67843	6925-18-1	5,08	17,8	12,5	6,4	5,1	304
67868	6925-18-2	5,08	17,8	25,5	13,0	5,1	354
67884	6925-18-3	5,08	17,8	51,0	26,0	5,1	463
67900	6925-40-1	11,40	39,9	12,5	14,2	11,4	644
67926	6925-40-2	11,40	39,9	25,5	29,0	11,4	744

Nº de pedido	Øa	b	D	E	F	G	SW	J x profundidad	k	ØL
67843	20,1	68,0	12,5	39,5	8	M35x1,5	17	M8x11	6,5	30,5
67868	20,1	80,5	12,5	52,5	8	M35x1,5	17	M8x11	6,5	30,5
67884	20,1	109,0	12,5	81,0	8	M35x1,5	17	M8x11	6,5	30,5
67900	28,2	70,0	12,5	39,5	10	M48x1,5	25	M12x13	9,0	45,0
67926	28,2	83,0	12,5	52,5	10	M48x1,5	25	M12x13	9,0	45,0

Detalles

Acabado:
Cuerpo de acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago del émbolo con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Cuerpo del cilindro con rosca fina métrica para tuercas ranuradas DIN 70852. Suministro de aceite mediante conexión roscada.

Aplicación:
Los cilindros son apropiados para la transformación de sistemas de sujeción mecánica a hidráulica. Estoscilindros pueden montarse en orificios pasantes con dos tuercas de fijación. Elemento de sujeción universal para fijar, presionar, sujetar, remachar y estampar.

Características:
La rosca del cuerpo del cilindro en combinación con dos tuercas de fijación DIN 70852 permite un posicionamiento preciso y una regulación de los cilindros para compensar tolerancias de las piezas a mecanizar. El vástago con rosca interior permite el acoplamiento de tornillos de presión.

Nota:
Purgue cuidadosamente el circuito antes de conectar los elementos.

VH = recorrido previo, RH = recorrido de retorno
