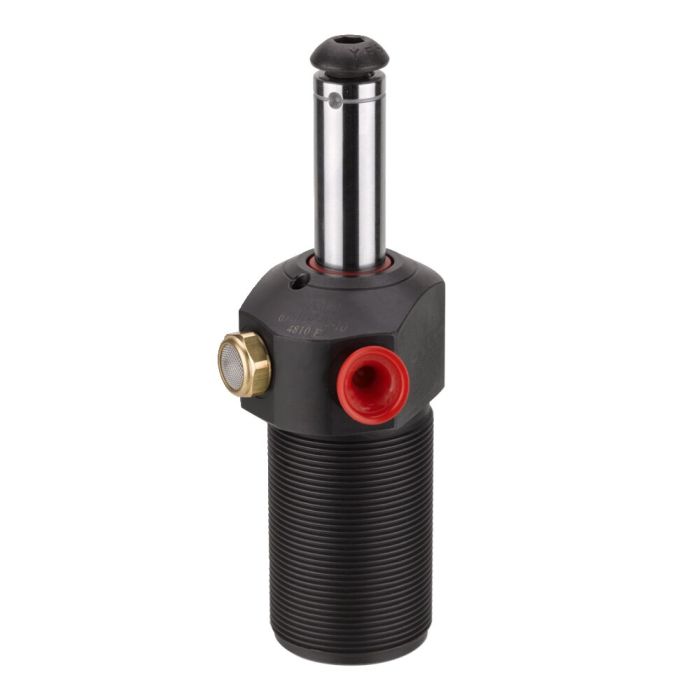

Cilindro de tracción, enroscable, con émbolo guiado
Acabado:
Cuerpo de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado. Vástago del émbolo con rosca interior y posicionamiento de brida de sujeción. Rascador contra la entrada de suciedad en el vástago del émbolo. Muelle de retroceso en acero inoxidable. Suministro de aceite mediante conexión roscada.
Aplicación:
Cilindro universal de tracción y empuje para múltiples aplicaciones.
Características:
Cada modelo de cilindro está disponible en versión de simple o doble efecto. El vástago con rosca interior permite el acoplamiento de tornillos de presión u otro dispositivo de apriete. Las bridas de sujeción se pueden fijar como las garras giratorias.
Nota:
La carrera del émbolo está guiada, por lo que se aconsejaobservar el caudal volumétrico Q máx. para proteger el mecanismo de la guía. Durante el montaje de los accesorios en el vástago del émbolo, no debe ejercer ninguna fuerza sobre éste. En el caso de cilindros de simple efecto existe el peligro de penetración de líquidos refrigerantes por el filtro de aire durante la fase de retroceso. Por consiguiente, es aconsejable proteger la entrada de líquidos en la cámara del muelle mediante la colocaciónde un dispositivo apropiado o de un tubo de aireación en un lugar protegido. Purgue cuidadosamente el circuito hidráulico. Para la fijación también se pueden utilizar tuercas de fijación DIN 70852.
| Nº de pedido | 66712 |
|---|---|
| Fuerza de sujeción máx. [kN] | 13.9 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 29.5 |
