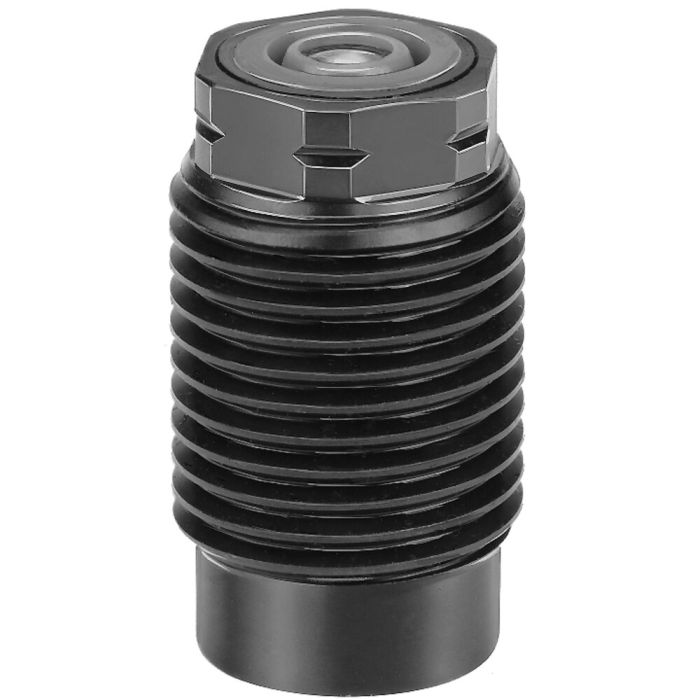

Cilindro enroscable con junta inferior
Acabado:
Cuerpo de acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago esférico o con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Muelle de retroceso en acero inoxidable. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Ideal para barrasde presión, para compensar tolerancias en dispositivos múltiples, así como para posicionar, sujetar, explulsar y apretar piezas.
Características:
El diseño compacto permite el montaje en serie.
Nota:
Los cilindros enroscables no pueden soportar cargas en la posición de retroceso. Los cilindros deben ser protegidos contra la acción directa de líquidos de corte y líquidos refrigerantes agresivos. Purgue cuidadosamente el circuito antes de conectar los elementos.
| Nº de pedido | 68395 |
|---|---|
| Fuerza de sujeción máx. [kN] | 17.5 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 8 |
