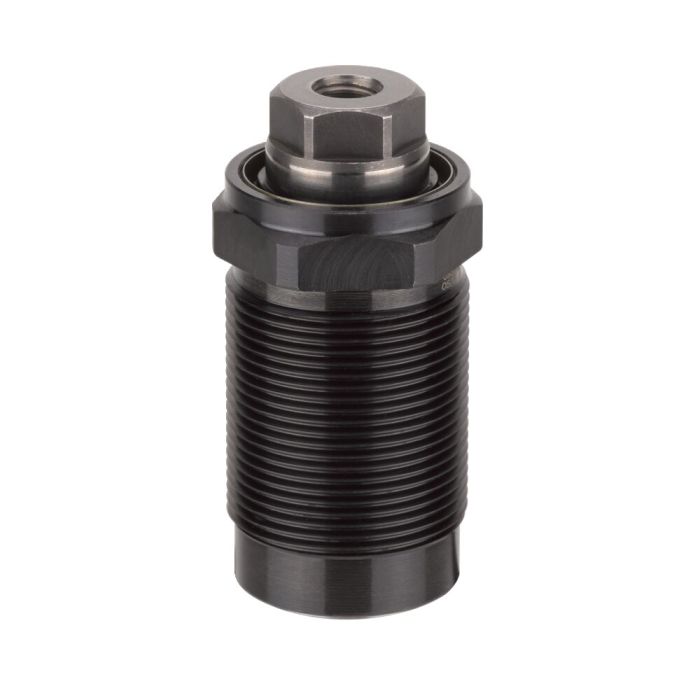

Cilindro enroscable con junta inferior, vástago del émbolo con rosca interior
Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo, incluye junta de plástico para la estanqueidad del cilindro. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Estos cilindros enroscables pueden utilizarse en todo tipo de dispositivos de sujeción. Ideal para barras de presión, para compensar tolerancias en dispositivos múltiples, así como para posicionar,sujetar, expulsar y apretar piezas.
Características:
El diseño compacto permite el montaje en serie. Los cilindros deben ser roscados hasta la parte hexagonal y directamente en el cuerpo del dispositivo.
Nota:
Los cilindros enroscables no permiten soportar cargas en la posición de retroceso. Debe protegerse los cilindros contra la acción directa de líquidos de corte y líquidos refrigerantes agresivos. Purgue cuidadosamente el circuito antes de conectar los elementos. La superficie de apoyo del cilindro debe ser plana y perpendicular al eje de la rosca.
| Nº de pedido | 60137 |
|---|---|
| Fuerza de sujeción máx. [kN] | 10 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 12 |
