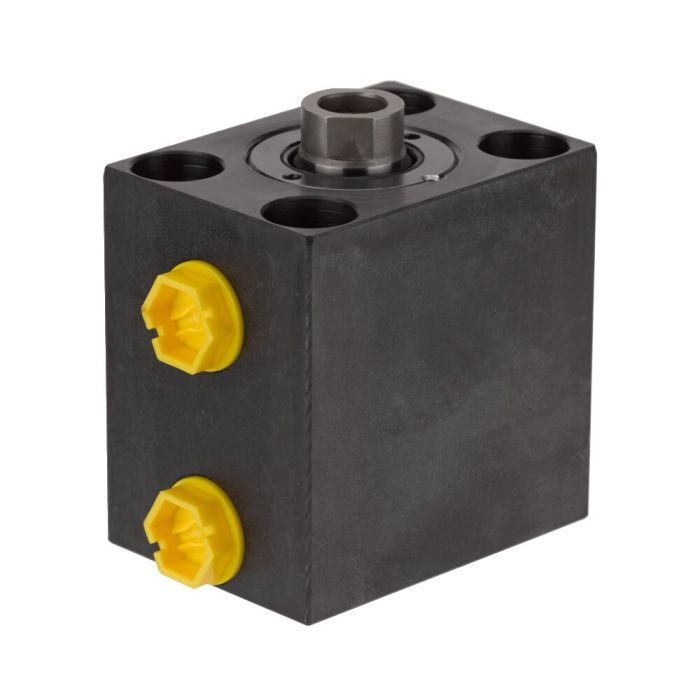

Cilindro tipo bloque

Presión máx. de servicio 500 bar, fuerza de fijación máx. 10 kN, carrera máx. 50 mm, de doble efecto

Nº de pedido

62042

Variantes de productos

Nº de pedido	Artículo n°	Fuerza de compresión a 100 bares [kN]	Fuerza de compresión a 500 bares [kN]	Fuerza de tracción a 100 bares [kN]	Fuerza de tracción a 500 bares [kN]	Carrera H [mm]	Vol. de presión [cm³]	Vol. de tracción [cm³]	Émbolo-Ø [mm]	Peso [g]
283184	6926D-50-200	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
294637	6926D-78-200	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
295360	6926D-200-002	50,3	251,5	30,6	153,0	80	402,0	245,0	80	21000
295410	6926D-8-200	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
295436	6926D-12-200	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
295451	6926D-20-200	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
295477	6926D-32-200	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
295535	6926D-125-200	31,1	155,0	18,6	93,0	100	311,0	186,0	63	14500
295550	6926D-200-001	50,3	251,5	30,6	153,0	32	160,0	98,0	80	15000
295592	6926D-200-200	50,3	251,5	30,6	153,0	100	503,0	305,0	80	24000
62034	6926D-8-001	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820
62042	6926D-8-002	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330
62117	6926D-12-001	3,1	15,5	1,6	8,0	16	5,0	2,6	20	880
62133	6926D-12-002	3,1	15,5	1,6	8,0	50	15,5	8,0	20	1380
62174	6926D-20-001	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220
62182	6926D-20-002	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800
62257	6926D-32-001	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990
62323	6926D-32-002	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630
62398	6926D-50-001	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760
62406	6926D-50-002	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590
62554	6926D-78-001	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380
62562	6926D-78-002	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520
62596	6926D-125-001	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900
62604	6926D-125-002	31,1	155,5	18,6	93,0	50	155,5	93,0	63	9280

Nº de pedido	A	b	C	ØE	L	m	N x Profundidad	Q	R	S	U	ØW	Z
283184	85	154	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0
294637	100	165	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0
295360	160	165	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0
295410	60	144	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5
295436	60	148	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0
295451	65	144	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0
295477	75	150	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0
295535	125	172	95	40	14	17	M27x40	95	G1/2	36	65	17,0	26,0
295550	160	117	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0
295592	160	185	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0
62034	60	56	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5
62042	60	91	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5
62117	60	61	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0
62133	60	95	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0
62174	65	64	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0
62182	65	94	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0
62257	75	75	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0
62323	75	100	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0
62398	85	79	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0
62406	85	104	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0
62554	100	90	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0
62562	100	115	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0
62596	125	102	95	40	14	17	M27x40	95	G1/4	36	65	17,0	26,0
62604	125	122	95	40	14	17	M27x40	95	G1/4	36	65	17,0	26,0

Detalles

Acabado:
Cuerpo del cilindro en acero pavonado.
Émbolo y vástago del émbolo templados por cementación y rectificados. Junta doble y rascador contra la penetración de suciedad. Vástago del émbolo con rosca interior. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Características:
Múltiples posibilidades de montaje mediante los orificios de fijación.
Cada modelo está disponible con tres carreras diferentes.

Nota:
Velocidad de desplazamiento máxima 0,5 m/s.
Para la fijación deben usarse tornillos de la clase de resistencia 12.9. Dimensiones no toleradas según DIN ISO 2768 (media).

Sobre demanda:
Tamaños diferentes disponibles bajo pedido.
