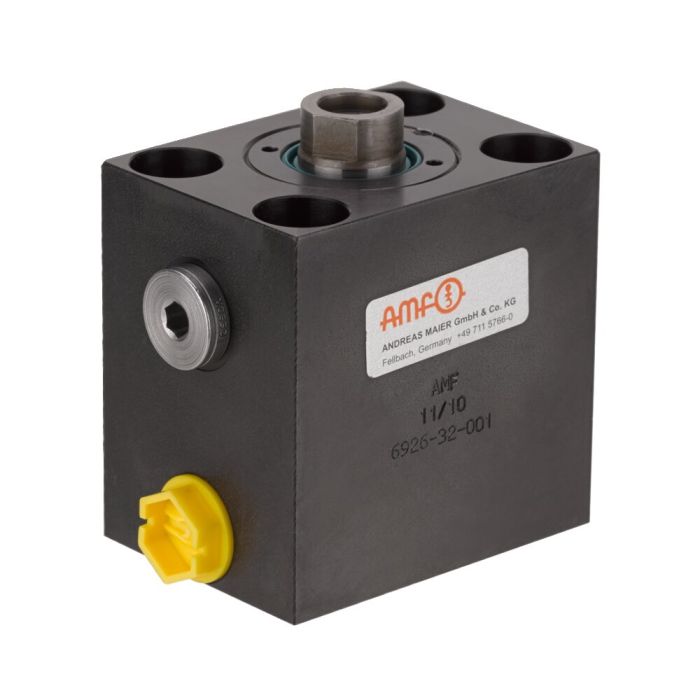

Cilindro tipo bloque
Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo. Vástago del émbolo con rosca interior. Suministro de aceite mediante conexión roscada.
Características:
Múltiples posibilidades de montaje mediante los orificios de fijación. Cada modelo está disponible con carrera corta o larga.
Nota:
Velocidad de desplazamiento máxima 0,5 m/s.
En los cilindros de efecto simple, existe el peligro de que se absorba líquido. En este caso, la ventilación debe dirigirse a una zona limpia y protegida a través de un conducto de conexión. Para ello, es recomendable el uso de tornillos de la clase 12.9.
Dimensiones no toleradas según DIN ISO 2768 (media).
Sobre demanda:
Tamaños diferentes disponibles bajo pedido.
| Nº de pedido | 63370 |
|---|---|
| Fuerza de sujeción máx. [kN] | 15.5 |
| Presión efectiva máx. [bar] | 500 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 8 |
