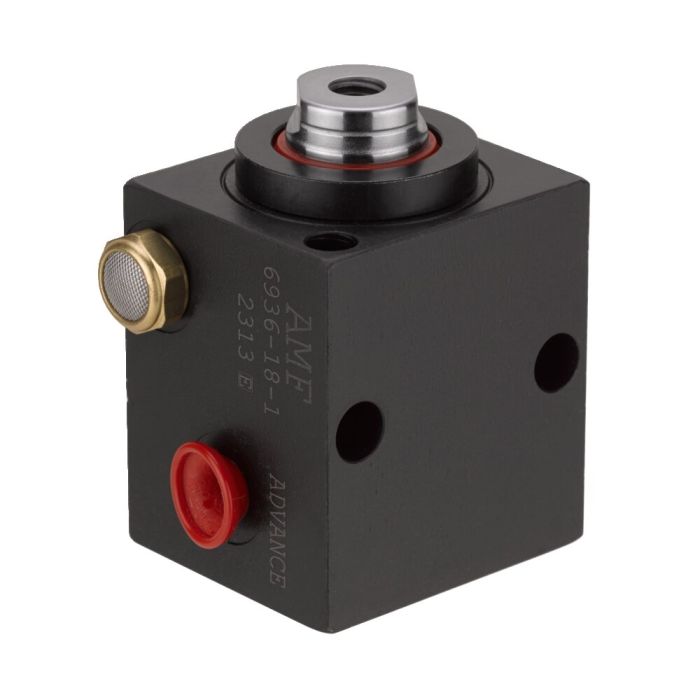

Cilindro tipo bloque
Acabado:
Cuerpo de acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago del émbolo con rosca interior. Rascador contra la entrada de suciedad en el vástago del émbolo. Muelle de retroceso en acero inoxidable. Suministro de aceite mediante conexión roscada.
Aplicación:
Múltiples posibilidades de montajemediante los orificios de fijación. Elemento universal para sujetar, apretar, posicionar y remachar.
Características:
Cada modelo está disponible en diferentes longitudes de carrera. Fijación de los cilindros mediante orificios longitudinales y transversales. El vástago con rosca interior permite el acoplamiento de tornillosde presión u otro dispositivo de apriete.
Nota:
En el caso de la versión de simple efecto existe riesgo de aspiración de líquido. Aquí debe instalarse la ventilación en un área limpia protegida a través de una tubería de conexión. Durante la puesta en servicio se debe purgar completamente el circuito hidráulico. En el caso de presiones de servicio superiores a 100 bar, los cilindros deben soportarse en la fijación a través de orificios transversales en la base del cilindro. Para ello, es recomendable el uso de tornillos de la clase 12.9.
| Nº de pedido | 68098 |
|---|---|
| Fuerza de sujeción máx. [kN] | 17.8 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 51 |
