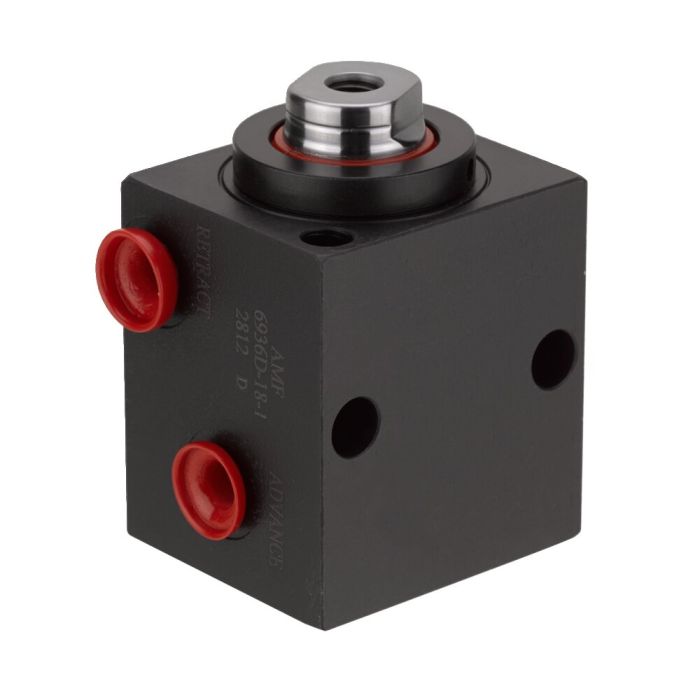

Cilindro tipo bloque
Acabado:
Cuerpo del cilindro en acero, templado y pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Vástago del émbolo con rosca interior. Rascador contra la penetración de suciedad en el vástago del émbolo.
Aplicación:
Múltiples posibilidades de montaje mediante los orificios de fijación. Elemento universal para sujetar, apretar, posicionar, remachar y estampar.
Características:
Cada modelo está disponible en diferentes longitudes de carrera. Fijación de los cilindros mediante orificios longitudinales y transversales. El vástago con rosca interior permite el acoplamiento de tornillos de presión u otro dispositivo de apriete.
Nota:
Durante la puesta en servicio se debe purgar completamente el circuito hidráulico. En el caso de presiones de servicio superiores a 100 bar, los cilindros deben soportarse en la fijación a través de orificios transversales en la base del cilindro. Para ello, es recomendable el uso de tornillos de la clase 12.9.
VH = recorrido previo, RH = recorrido de retorno
| Nº de pedido | 68171 |
|---|---|
| Fuerza de sujeción máx. [kN] | 10.1 |
| Presión efectiva máx. [bar] | 350 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 19 |
