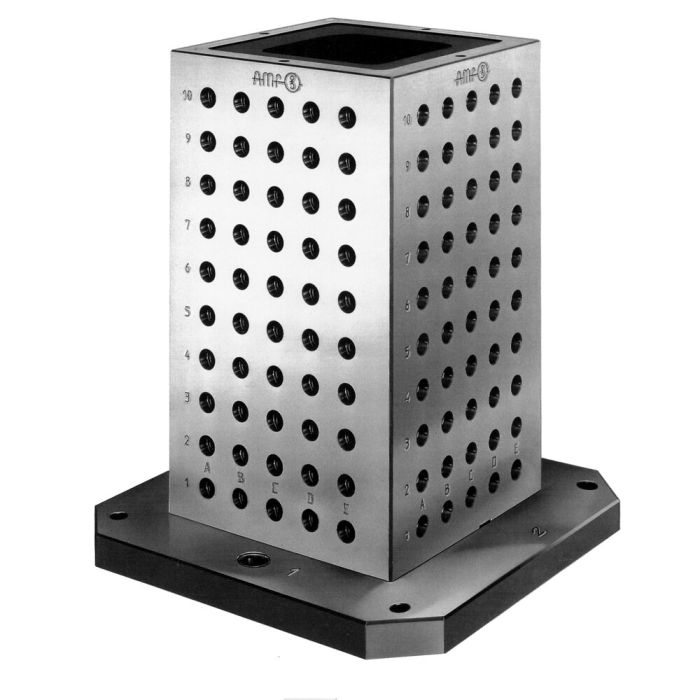

Cubo de sujeción
Rosca de sujeción M16, paso 50 mm, tamaño 400x400 mm
Nº de pedido
88369
Características:
Rosca de sujeción (M): M16 Distancia de paso (R): 50 mm ± 0,01 mm Taladro de paso (D): Ø 22F7 Taladro de paso (E): 13 mm Perpendicularidad (R): 0,01/200 mm Superficie de sujeción: rectificadas después de nitrar Dureza: 700-100 HV1 Material: Acero de cementación Taladro de referencia y taladro central: con casquillos templados conforme a la norma DIN 179 en superficie base Superficies base: con calibre patrón conforme a la tabla y al plano, adecuado para mesa de la máquina según DIN 55201
| Nº de pedido | 88369 |
|---|
