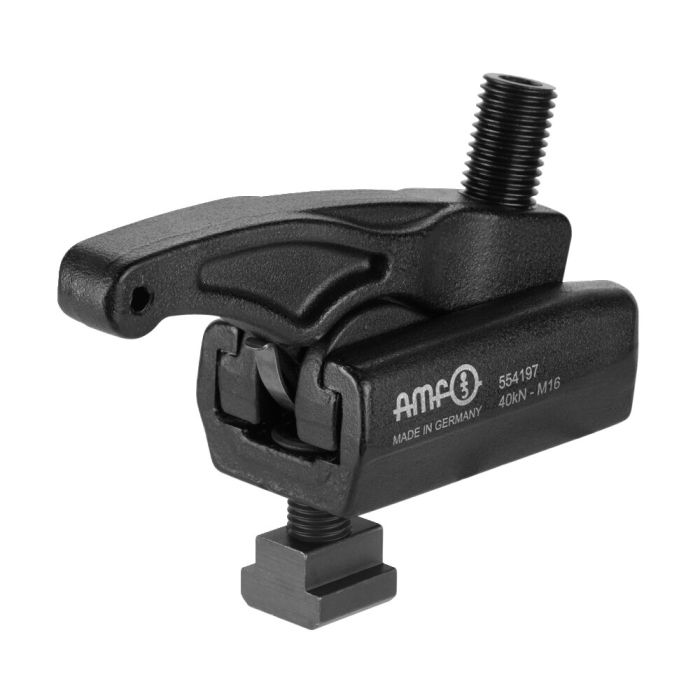

Dispositivo de sujeción
Aplicación:
1. Posicionar el elemento de soporte en la mesa de herramientas y fijar con el par de apriete predeterminado Md
2. Colocar el brazo tensor en la posición deseada.
3. Al accionar el tornillo de ajuste, la pieza se fija.
Nota:
- La carga máxima puede variar según fijación y estado de la rosca (lubricación).
- Para reducir el desgaste del tornillo de ajuste recomendamos utilizar la grasa para tornillería AMF n.° 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de sinergia, es resistente al calor y al lavado.
- Utilice exclusivamente el juego de fijación AMF 7600BFS.
- ¡Al utilizar el elemento de sujeción sin tuerca para ranura en T DIN 508, la resistencia a la tracción de la placa de alojamiento debe ser de al menos 900 N/mm²!
- Tamaños 30 M16 / 44 M18 y 60 M24 no aptos para uso con n.° 7600Z.
Ventajas:
- baja altura de construcción
- elevadas fuerzas de sujeción 22 - 60 kN
- ajustable de forma continua en altura y longitud
- gracias a la robusta construcción la fijación es rápida y sencilla
- montaje sencillo de los elementos
- utilización en ranuras T 12 - 28 mm o paletas reticulares M10, M12, M16, M18, M20, M24
- 2 variantes de piezas de presión
| Nº de pedido | 556187 |
|---|---|
| Tipo de producto | Dispositivo de sujeción |
| Tamaño/carga estática [kN] | 30 |
| Ranura [mm] | 18 |
