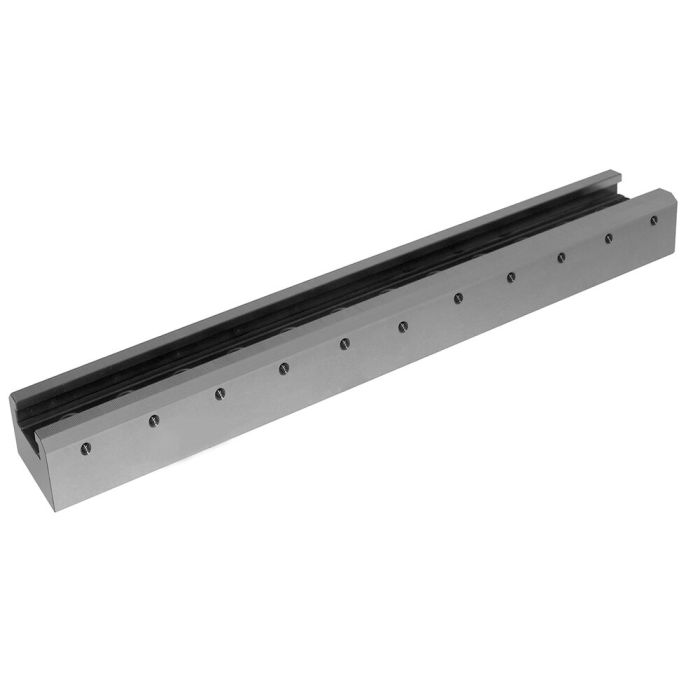

Elemento base

Anchura de mordaza 50 mm, longitud 250 mm

Nº de pedido

304873

Nº de pedido	Tamaño	Longitud [mm]	Fuerza de sujeción [kN]	Peso [kg]
304873	50-250-040	250	12	3,3
304899	50-500-040	500	12	6,6
304923	50-320-040	320	12	4,2
304964	50-700-040	700	12	9,3

Nº de pedido	A	b	C	D	ØE F7	F	Øg	H	H1	ØI	k	L	N H7	R	S	T
304873	250	60	40	120	16	10	13	12,5	12,5	19	65	25	18	40	58	16
304899	500	60	40	360	16	10	13	12,5	12,5	19	70	30	18	40	58	21
304923	320	60	40	200	16	10	13	12,5	12,5	19	60	20	18	40	58	11
304964	700	60	40	400	16	10	13	12,5	12,5	19	150	30	18	40	58	101

CAD

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.
