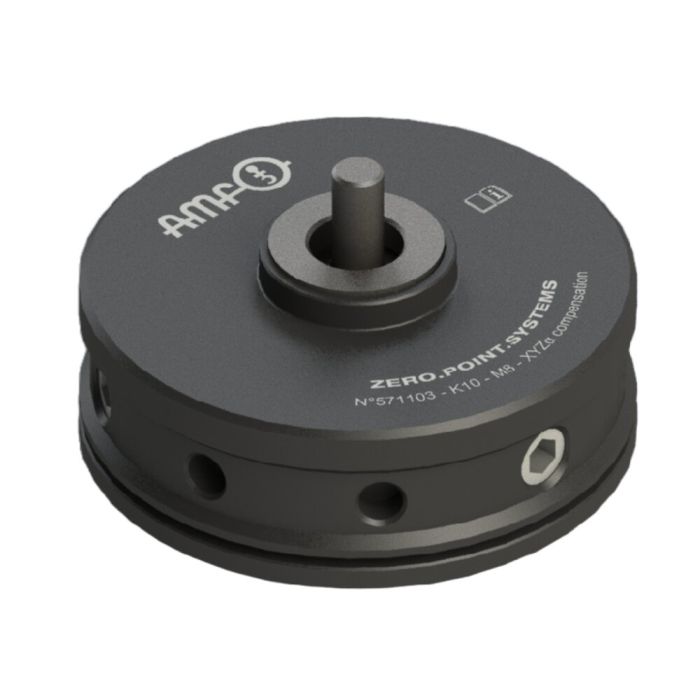

Elemento de compensación, xyzalpha compensation

Aplicación:
Elemento de compensación para compensar las imprecisiones respecto al sistema de sujeción de punto cero en el plano XY y el eje Z. Además, el elemento de compensación dispone de una compensación de ángulo de +/- 3°. El elemento apoya mediante fuerza de resorte y es fijado a continuación mediante accionamiento de los tornillos de fijación. En la posición básica, el elemento de compensación está extendido. La compensación XY se bloquea sin deformación mediante la fijación del módulo de sujeción. El elemento de compensación se monta con un perno de sujeción de dimensiones inferiores (tornillo de retención tamaño 10: M8, tornillo de retención tamaño 20: M12) y se aprieta con una llave de gancho.

Nota:
Para el montaje del perno de sujeción en el elemento de compensación, el juego de montaje 6370ZMWA está disponible por separado.
- Tamaño 10: n. ° de pedido 571125
- Talla 20: n. ° de pedido 571126

* Tenga en cuenta, por favor, las instrucciones de montaje.
