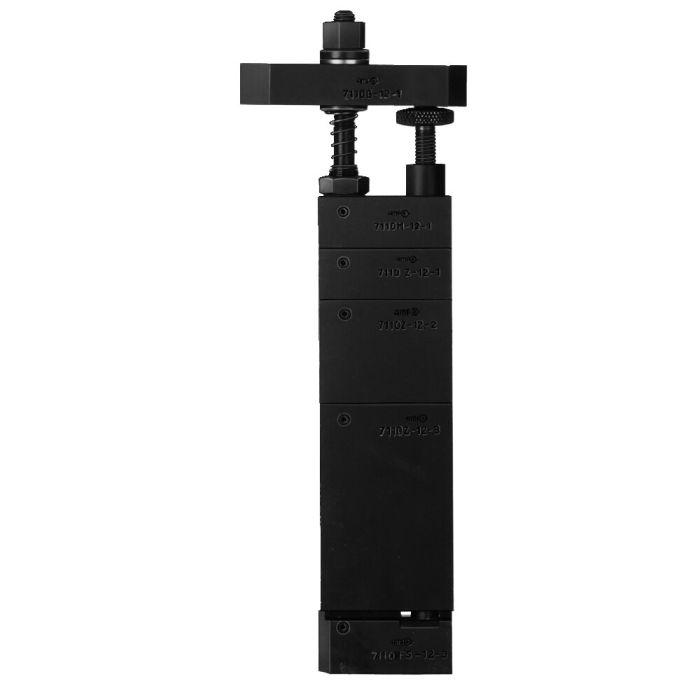

Elemento de fijación B
Capacidad de sujeción 100-346 mm (Typ 16), fuerza de sujeción máx. 30 kN
Nº de pedido
181743
Aplicación:
Gracias a los elementos intermedios estandarizados (Z1-Z3) es posible un campo de sujeción de 78-283 mm (tipo 12) o de 100-346 mm (tipo 16). La unidad de sujeción está compuesta por: Elemento de brida n° 7110 M, elementos intermedios n° 7110Z1-Z3 yelemento de pie N° 7110FS-3, girables hacia adentro. Los accesorios adecuados para la unidad de sujeción n° 7110B-**-02 son los números 7110GL, 7110K, 7110D/DM, 7110DS, 7110DK/DF, 7110DH/DI y 7110DV.
* En caso de la más mínima descarga de la brida.
| Nº de pedido | 181743 |
|---|---|
| Modo de funcionamiento | Mecánico |
| Tipo | 16 |
| Altura máx. [mm] | 346 |
| Altura mín. [mm] | 100 |
