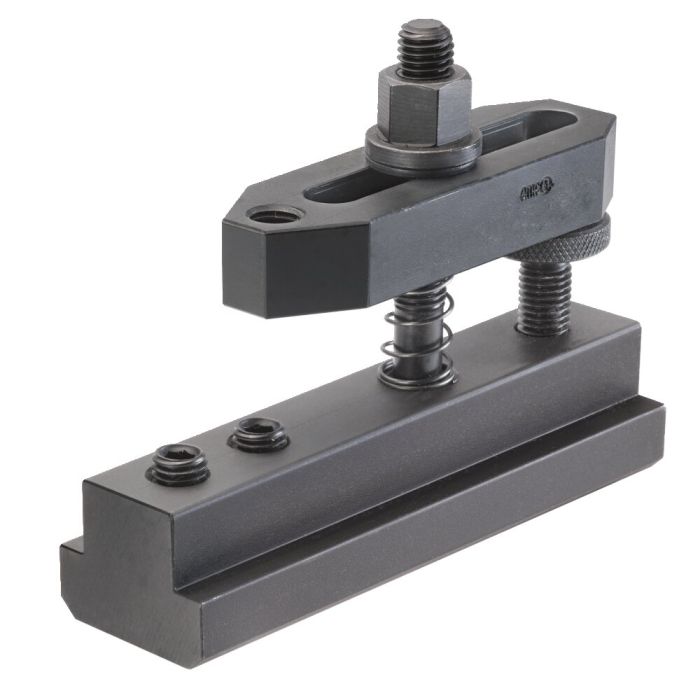

Elemento de fijación para fijar fuera de la mesa de herramientas
Fuerza de sujeción 25 kN, ranura 22 mm, altura 30-45 mm
Nº de pedido
73981
Aplicación:
Utilización para la sujeción fuera de la mesa de la herramienta. Para el empleo durante la sujeción de piezas o herramientas grandes, que no dejan ningún sitio para elementos de sujeción en la mesa de herramientas o en la mesa de la máquina.
Nota:
Dimensiones de la brida, véase nº 7110GX-**-1.
¡No adecuado para uso en prensas!
| Nº de pedido | 73981 |
|---|---|
| Tornillo de fijación | Con tornillo tensor |
| Ranura [mm] | 22 |
| Tornillo de fijación métrico [M] | 16 |
| Altura de sujeción mín. [mm] | 30 |
| Altura de sujeción máx. [mm] | 45 |
