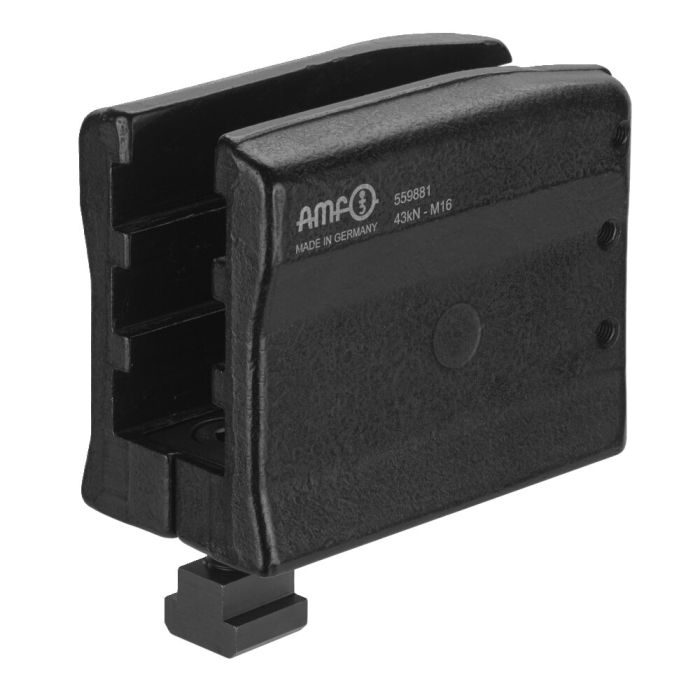

Elemento de soporte 3 niveles
Nota:
- La carga máxima puede variar según fijación y estado de la rosca (lubricación).
- Para reducir el desgaste del tornillo de ajuste recomendamos utilizar la grasa para tornillería AMF n.° 6339. Posee una combinación de lubricantes sólidos de gran eficacia que tiene un efecto de sinergia, es resistente al calor y al lavado.
- Utilice exclusivamente el juego de piezas de fijación AMF correspondiente n.° 7630BFS.
- ¡Al utilizar el elemento de sujeción sin tuerca para ranura en T DIN 508, la resistencia a la tracción de la placa de alojamiento debe ser de al menos 900 N/mm²!
- No apto para uso en máquinas de moldeo por inyección / colada a presión y prensas.
Ventajas:
- Seguridad contra pérdidas mediante pasador roscado en todos los niveles
- rango de ajuste continuo triple
- elevadas fuerzas de sujeción 22 kN - 49 kN
- gracias a la robusta construcción la fijación es rápida y sencilla
- utilización en ranuras en T 14 - 28 mm o placas de montaje con retícula M12, M16, M20
| Nº de pedido | 559925 |
|---|---|
| Tipo de producto | Dispositivo de sujeción |
| Tamaño/carga estática [kN] | 22 |
| Ranura [mm] | 14 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Dispositivo de sujeción Nr. 556406 Tamaño 22, carga máx. estática 22 kN, ranura 14 mm, placa modular M12, altura 5-38 mm
- Brida de fuerza 3 niveles Nr. 559877 Tamaño 22, carga máx. estática 22 kN, placa modular M12, altura 9-74 mm
