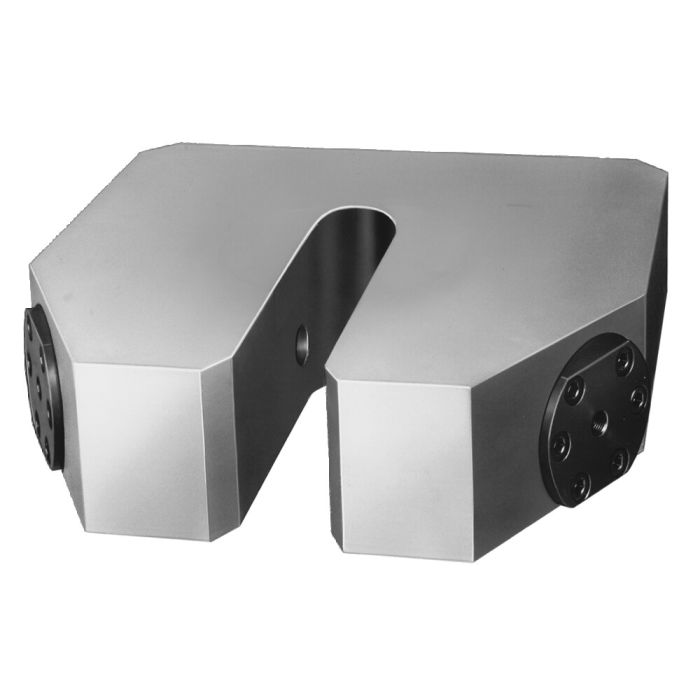

Elemento de sujeción hidráulico para tirantes
Acabado:
Cuerpo base de acero bonificado con todo el borde barnizado de amarillo. Se suministra completo con dos pistones de sujeción N° 6945-15-10 y tapón de cierre.
Aplicación:
El elemento de sujeción se puede atornillar a la maza. El tirante nº 6945-02-04-*** que está atornillado en la herramienta, se introduce en el hueco del útil asegurando una sujeción hidráulica.
Nota:
No debe utilizar tirantes según la norma DIN para el elemento de sujeción. Bajo pedido es posible el suministro de elementos de sujeción con taladros de fijación. En caso de tolerancias no indicadas, referirse a la norma DIN ISO 2768 (media).
Sobre demanda:
Modelos especiales suministrables bajo pedido.
| Nº de pedido | 61390 |
|---|---|
| Tipo de producto | Elementos de sujeción |
| Fuerza de sujeción máx. [kN] | 94 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Manguera de alta presión Nr. 174177 Para conexión roscada, presión de servicio máx. 400 bar, longitud 300 mm
- Enchuferápido Nr. 69021 Manguito con rosca exterior, presión de servicio máx. 1000 bar, tamaño nominal 2,5
- Manguera de alta presión con malla metálica Nr. 68551 Para conexión roscada, presión de servicio máx. 500 bar, longitud 300 mm
- Pistón de fijación completo Nr. 61382 Para el montaje posterior en las ranuras del buje original, para tirantes, presión de servicio máx. 400 bar, rosca M10x25
- Tirantes Nr. 61150 Sólo para uso en nuestros elementos hidráulicos de sujeción para tirantes, pivote de apriete Ø 50 mm
