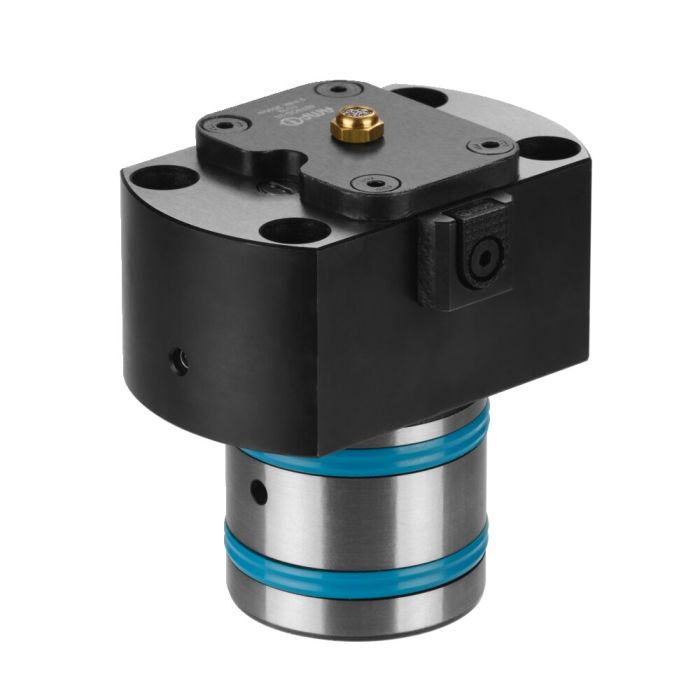

Elemento de sujeción lateral sin apoyo
Acabado:
Cuerpo de acero, pavonado. Tensor templado. Regulador de caudal integrado, mordaza de sujeción acanalada. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.
Aplicación:
Para la sujeción de piezas en sentido lineal. Construcción compacta. El regulador de caudal ajustable permite realizar una sujeción precisa de la pieza.
Características:
Gran flexibilidad mediante mordazas de sujeción intercambiables con posibilidad de diseño individualizado.
Nota:
La perforación de montaje no debe presentar rebabas. Para el montaje deben engrasarse las juntas y la caja. Evitación de nidos de virutas mediante canales de aceite perforados.
| Nº de pedido | 562198 |
|---|---|
| Tipo de producto | Elementos de sujeción lateral |
| Fuerza de sujeción máx. [kN] | 27.5 |
| Presión efectiva máx. [bar] | 250 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 3 |
