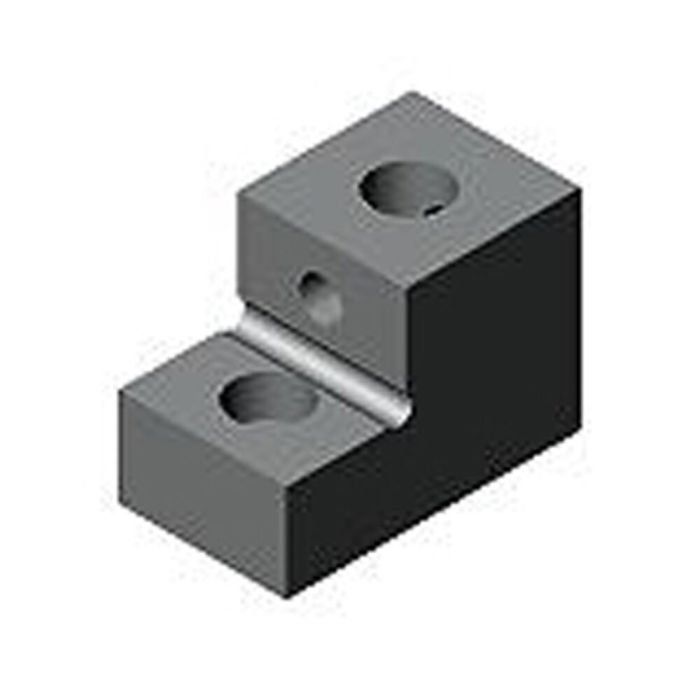

Elemento de tope

Dimensión del tope 1 25 mm, dimensión del tope 2 50 mm, ⌀ perforación 22 mm, paso 50 mm

Nº de pedido

88799

Nº de pedido	Artículo n°	Dimensión del tope A1 ±0,01	Dimensión del tope A2 ±0,01	ØD F7	R ±0,01	Peso [g]
88781	6363-12-067	25	50	16	40	1005
88799	6363-16-067	30	60	22	50	1910

Nº de pedido	b	E	F	H1	H2	H3	L	L1	L2	m	ØS	ØS1	ØS2
88781	39	10	16	45	60	28	84	19	19,5	M12	13	20	12,5
88799	48	13	22	60	80	38	99	19	24	M16	17	26	16,5

Más Información
Nº de pedido	88799
