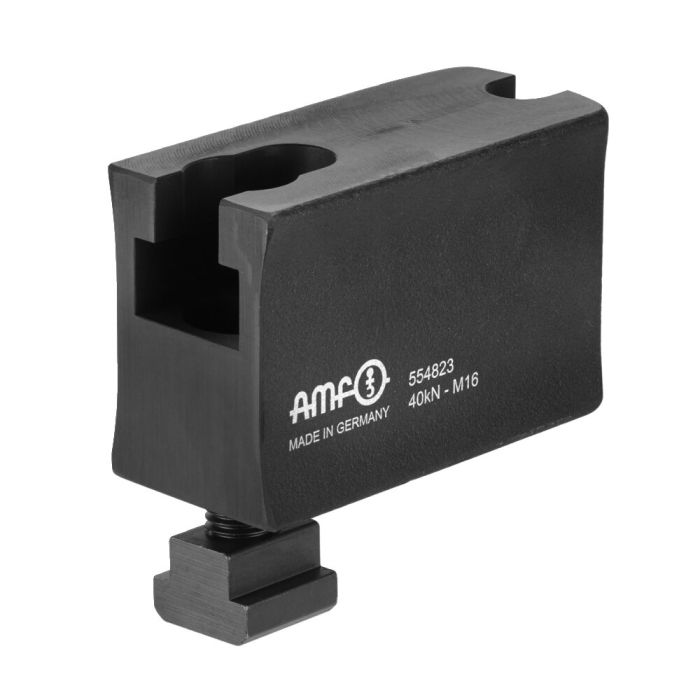

Elemento intermedio
Tamaño 40, ranura 18 mm, placa modular M16, altura 70 mm
Nº de pedido
554823
Nota:
- Utilice exclusivamente el juego de piezas de fijación AMF correspondiente 7600BFS.
- ¡Al utilizar el elemento de sujeción sin tuerca para ranura en T DIN 508, la resistencia a la tracción de la placa de alojamiento debe ser de al menos 900 N/mm²!
Ventajas:
- se pueden alcanzar alturas de sujeción superiores montando varios elementos intermedios
- transición continua de las alturas de sujeción
- utilización en ranuras T 12 - 28 mm o paletas particulares M10, M12, M16, M20
| Nº de pedido | 554823 |
|---|---|
| Tipo de producto | Dispositivo de sujeción |
| Tamaño/carga estática [kN] | 40 |
| Ranura [mm] | 18 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
Accesorios adecuados
- Dispositivo de sujeción Nr. 556190 Tamaño 40, carga máx. estática 40 kN, ranura 18 mm, placa modular M16, altura 6-55 mm
