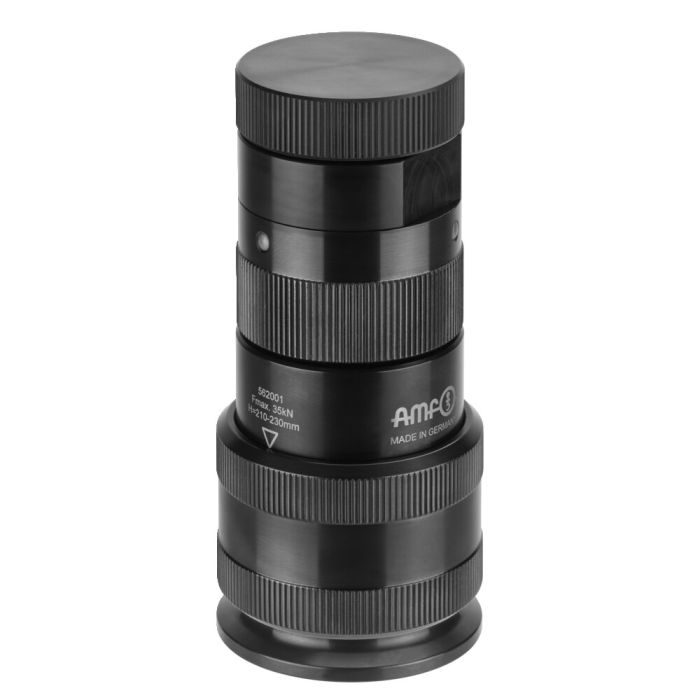

Elemento para ajuste de altura con rosca fina y elemento de base 6425FB
Aplicación:
Apto para uso en ranuras en T y placas de montaje con retícula mediante adaptadores atornillados al elemento de base. Los soportes pueden ajustarse con un ángulo de +/- 3 °.
Nota:
- altura máxima 330 mm con los soportes con función de ángulo +/- 3° 6425AB, 6425AG, 6425AP
- altura máxima 1626 mm con soporte fijo sin función de ángulo 6425AGF
- Los soportes se fijan con imanes
- Soportes (liso, bombeado, puntual) intercambiables
Ventajas:
- El elemento de ajuste de altura puede ajustarse con carga hasta una altura máxima de soporte de 330 mm.
- Uso como punto de contacto adicional para evitar flexiones o vibraciones de la pieza.
- Colocado directamente bajo el punto de fijación, impide la deformación de la pieza.
- Compensación de variaciones de tolerancias de la pieza (piezas de fundición y forja).
- Utilización en fijación horizontal y vertical.
* la altura máxima alcanzable con un elemento intermedio 6425Z-100 es de 330 mm
| Nº de pedido | 562001 |
|---|---|
| Tipo de producto | Calzo de rosca modular |
| Altura mín. [mm] | 210 |
| Altura máx. [mm] | 230 |
| Fuerza de apoyo máx. [kN] | 35 |
