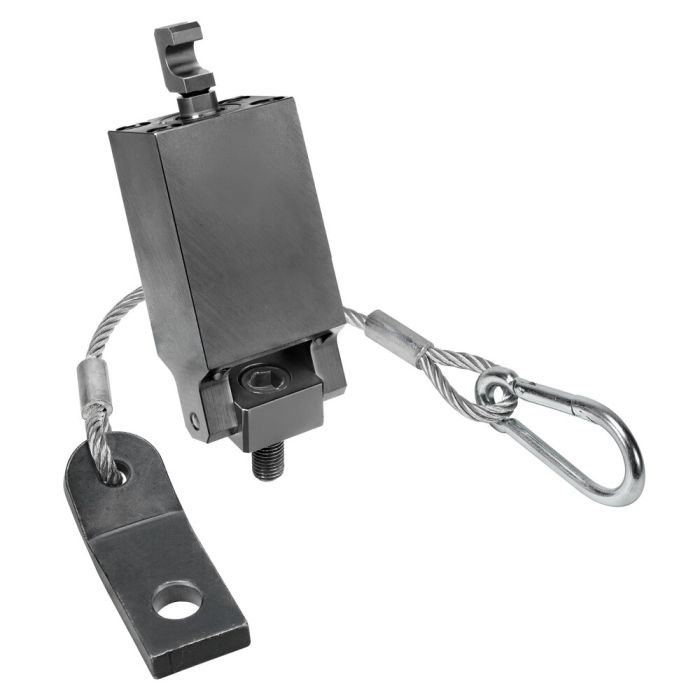

Gancho de fijación hidráulico
Acabado:
Cuerpo del cilindro en acero pavonado. Émbolo y vástago del émbolo templados por cementación y rectificados. Rascador contra la entrada de suciedad en el vástago del émbolo. Vástago del émbolo con rosca interior. Suministro de aceite mediante conexión roscada.
Aplicación:
Principalmente para la fijación de piezas cilíndricas, tanto en la mesa de la máquina como en placas de fijación. El ajuste previo de la longitud de la cadena y de la fuerza de sujeción se realiza en el apoyo contrario mediante la tuerca moleteada. Después se presuriza el gancho de fijación con presión hidráulica para fijar la cadena. La marca de control en el vástago del émbolo indica la carrera máxima y la extensión del cilindro hidráulico.
Ventajas:
La distribución uniforme de la presión reduce la deformación de la pieza a trabajar.
| Nº de pedido | 326959 |
|---|---|
| Fuerza de sujeción máx. [kN] | 39 |
| Presión efectiva máx. [bar] | 400 |
| Tipo de accionamiento | Simple efecto |
| Carrera [mm] | 40 |
