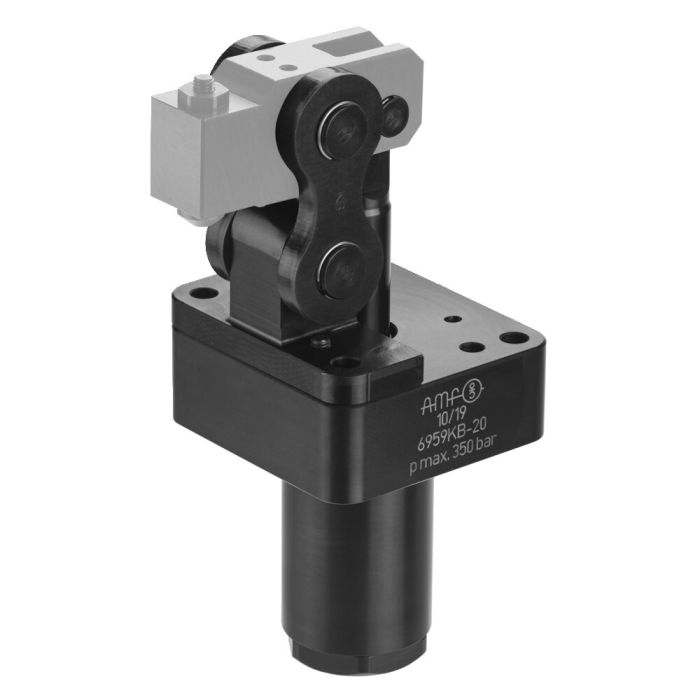

Acabado: Carcasa del cilindro de acero bonificado, templado y pavonado. Fijación superior con cuatro tornillos cilíndricos (resistencia mín. 12.9), están incluidos en el volumen de suministro. Émbolo y bulón de acero bonificado, templado, rectificado y nitrurado. Se suministra con perno de bisagra y lengüeta de tracción, pero sin palanca de sujeción. Suministro de aceite mediante conexión roscada o canal de aceite en el cuerpo del dispositivo.
Aplicación: La garra articulada se utiliza en dispositivos de fijación en donde se debe poder acceder a las piezas libremente y éstas deban ser introducidas por arriba. Es especialmente apropiada para la sujeción en orificios de la pieza.
Características: Versión de brida de cabeza, el mecanismo de palanca puede girar desde 180º a 90º. Modelos especiales suministrables bajo pedido.
Nota: Se puede suministrar bajo pedido con sensor de proximidad y control del centro de presión.
Sp = sujetar, Lo = soltar * Datos con brazo de sujeción, estándar
