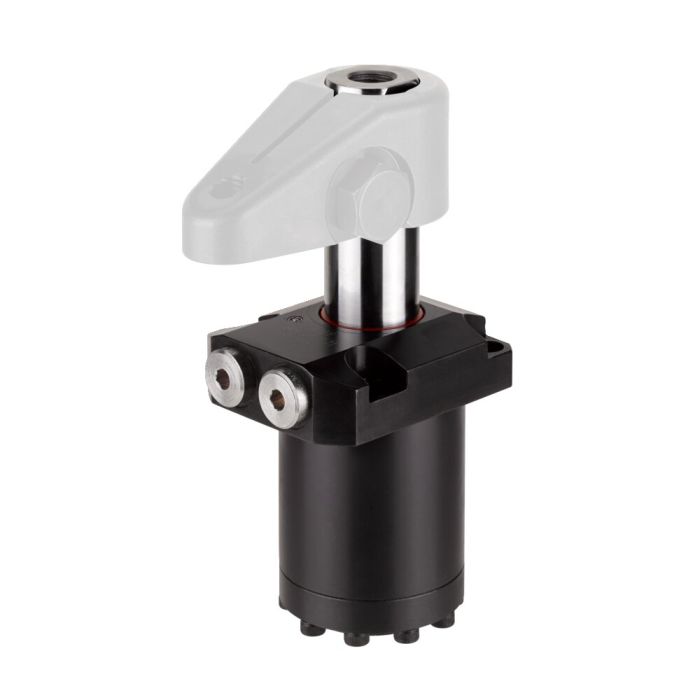

Garra giratoria, brida superior, acabado de precisión
Acabado:
Cuerpo de acero, templado y pavonado. Vástago del émbolo templado por cementación y cromado. Rascador contra la entrada de suciedad en el vástago del émbolo. Suministro sin bridas de sujeción. Suministro de aceite mediante conexión roscada o canal de aceite en el cuerpo del dispositivo.
Aplicación:
Las garras giratorias se aplican en dispositivos de sujeción de todo tipo. Particularmente apropiadas en los que la pieza de trabajo tenga que ser fácilmente accesible para el mecanizado y se deje libre los puntos de sujeción durante la carga y descarga de ésta. Para piezas de trabajo con formas irregulares o complejas se aconseja el uso de bridas especiales(bajo pedido).
Características:
El movimiento giratorio se ejecuta mediante tres bolas guía, por esa razón la exactitud de la posición es mayor, así como la exactitud de la repetición y la vida útil.
Nota:
La carrera del émbolo está guiada, por lo que se aconseja observar el caudal volumétrico Q máx. Es imprescindible tener en cuenta la longitud y el peso de la brida de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre este. Durante la puesta en servicio debe garantizarse una ventilación adecuada. Para estrangular el suministro de aceite se puede utilizar la válvula de estrangulación de retención n.° 6916-12-04. Para una secuencia de sujeción controlada puede enroscarse opcionalmente la válvula de control 6918-XX-XXX directamente en la conexión roscada. Se pueden suministrar otros ángulos de giro previa consulta.
Sp = sujetar, Lo = soltar, terminación del número de artículo: -21 = actuación doble, pivotante a la derecha / -22 = actuación doble, pivotante a la izquierda / -210 = actuación doble, pivotante a la derecha, carrera tensora larga / -220 = actuación doble, pivotante a la izquierda, carrera tensora larga
* Datos con brazo tensor, estándar, ** ¡No disponible en almacén!
| Nº de pedido | 327205 |
|---|---|
| Fuerza de sujeción máx. [kN] | 54 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 28 |
| Fijación | Brida superior |
| Sentido de giro | Giro a la izquierda |
